تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | لوحات / حشيات مبادل حراري لوحة | مادة الإطار: | الكربون الصلب ، SS304 ، SS316L |
|---|---|---|---|
| تطبيق: | HVAC ، توليد الطاقة ، المعادن الحديدية | حجم شكل اللوحة: | 1463 * 708 ملم |
| حجم مركز اللوحة: | 1173 * 412 ملم | منطقة النقل: | 0.8㎡ |
| عمق تجويف الصفيحة: | 3 مم | سمك الحشية: | 5.5 ملم |
| ماكس.ضغط التشغيل: | 20 كجم / متر مكعب | ماكس تشغيل درجة الحرارة: | 190 |
| إبراز: | قطع غيار جوانات المبادل الحراري,استبدال حشية المبادل الحراري |
||

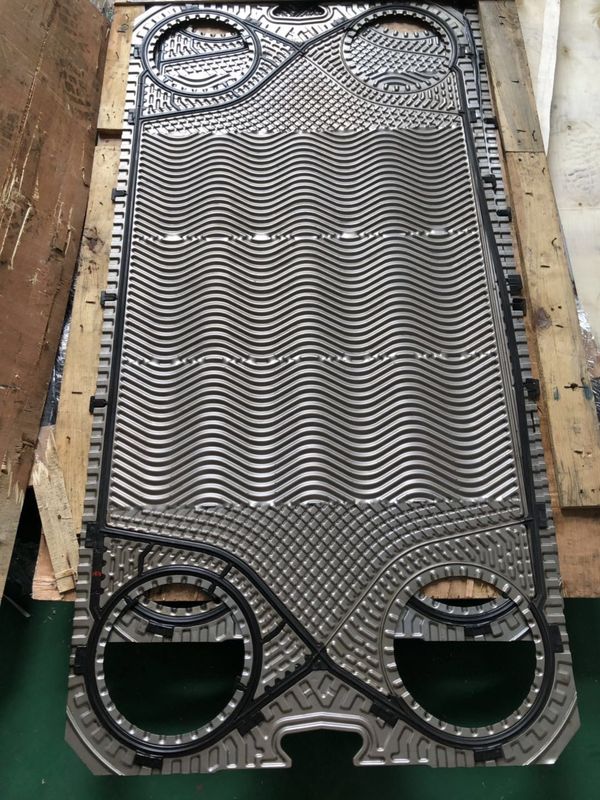

صناعة بناء السفن سخان بخار زيت تبريد لوحة مبادل حراري لوحات جوانات EPDM / NBR مادة DX20DM
بناء مبادل حراري لوحة
المبدأ الرئيسي للمبادلات الحرارية من نوع اللوحة (PHEs) هو السماح بالتدفق المتقاطع لسائلين على مساحة سطح أكبر.تتميز المبادلات الحرارية للألواح بكفاءة حرارية عالية حيث يتدفق السائل الساخن إلى الأسفل ويتدفق السائل البارد لأعلى فوق الألواح المكشوفة الكبيرة.مقارنةً بالمبادل الحراري من نوع الأنبوب النموذجي ، فإن PHE لديها كفاءة نقل حرارة أعلى مرات بسبب التدفق المتقاطع والتمويجات في الألواح تزيد من الاضطراب وتقلل من عدد رينولدز (Re).
DX20DM لوحة المبادلات الحرارية لوحات / مواصفات الحشوات
| ماكس تشغيل درجة الحرارة | 190 |
| ضغط التشغيل الأقصى | 20 كجم / متر مكعب |
| مادة لوحة | SS304 ، SS316L ، 254SMO ، Hastelloy ، التيتانيوم ، Ti-Pd ، النيكل |
| المواد طوقا | النتريل (NBR) ، HNBR ، FPM ، VITON A ، VITON G ، HTNBR ، EPDM |
| مادة الإطار | الكربون الصلب ، SS304 ، SS316L |
ميزات مبادل حراري لوحة
(1) معاملات نقل الحرارة العالية
توفر المبادلات الحرارية ذات الألواح MC معدلات عالية من نقل الحرارة ، بسبب شكل الألواح المضطرب.يمنع تكوين الحشية الخاص للوحات أي خلط للوسائط التي تتم معالجتها.في منطقة الميناء ، يتم فصل السائلين بحشيات مزدوجة.يتم ضمان أمان إضافي من خلال فجوة التسرب.
(2) توفير مساحة التثبيت
نظرًا لأن كفاءة نقل الحرارة عالية ، فلا يلزم سوى مساحة تركيب تتراوح من 2 إلى 30 ٪ مقارنة بنفس سعة المبادل الحراري متعدد الأنابيب.
(3) تلوث منخفض
سيؤدي التدفق القوي المضطرب الذي يتكون من نتوء في طريقة التدفق ووقت البقاء القصير للسائل داخل المبادل الحراري إلى الحصول على التأثير لتجنب التصاق المقياس.
تفكيك وتجميع مريح.التنظيف سهل للتعامل مع التلوث بطريقة فعالة.
(4) الحد الأدنى من فقدان الحرارة
تنبعث الحرارة في جانب المبادل الحراري من نوع اللوحة ولأن المساحة ليست مطلوبة كثيرًا ، يمكن تقليل فقد الحرارة إلى الحد الأدنى نظرًا لانخفاض حجم توليد الحرارة حتى في حالة عدم استخدام مواد العزل أو العزل الحراري.
(5) التطبيق والتوحيد
جميع المكونات أو الأجزاء موحدة وتوافق الأجزاء جيد.يمكن زيادة أو إنقاص رقم اللوحة حسب تغير السعة.يكون التنظيف أو الاستبدال أمرًا سهلاً عندما تتآكل اللوحة أو الحشية.
ميزة مبادل حراري لوحة
| تصميم مضغوط | كفاءة حرارية عالية |
| قابل للفك للتنظيف والصيانة | يمكن إضافة لوحات نقل حرارة إضافية إذا لزم الأمر |
| مناسب للتطبيقات الصحية والصناعية | مناسب للاستخدام مع البخار |
| مواد آمنة للطعام | نظام CIP قابل للتكيف |
| تنظيف بسيط | منتج عالي الجودة |
| تكاليف صيانة منخفضة | عمر خدمة طويل |
| اختلافات الملف الشخصي لعلاقات تدفق فعالة للغاية | لوحات خاصة لتكثيف البخار |
| نسبة السعر / الأداء المفيد | خدمة ودية |
| سلامة تشغيلية عالية | الاكتناز |
| فعالية عالية | إمكانيات تطبيق واسعة النطاق |
مادة حشية PHE
| المواد طوقا | درجة الحرارة (℃) | سائل |
| فيتون / جبهة مالوكو | -5 --------- + 180 | حمض ، سائل قلوي |
| HNBR | -15 -------- + 160 | مياه معدنية / زيت بدرجة حرارة عالية ، مياه ذات درجة حرارة عالية |
| NBR | -15 -------- + 110 | المياه ومياه البحر ومياه الدخان المعدنية |
| EPDM | -25 -------- +170 | ماء ساخن ، بخار ، حمض ، قلوي |
تطبيقات مبادل حراري لوحة
| أغذية | الحليب والعصير ومحلول السكر وزيت الصويا والسمسم والمشروبات الكحولية والبيرة والتدفئة والتعقيم / التبريد لزيت الطعام وما إلى ذلك ، واستعادة الحرارة وتسخين سائل CIP |
| المواد الكيميائية | البترول ، البارافين ، الأحماض المختلفة ، حامض الكبريتيك ، الكيروسين ، كبريتات الملح ، الزنك ، الحمض النووي ، عملية البلمرة ، تبريد المياه اللينة ، التسخين للغليسرين ، إلخ ، التكثيف الإيثانول ، إلخ. |
| الغزل والنسيج | مياه الغسيل ، محلول هيدروكسيد الصوديوم ، تبريد مياه الصباغة واستعادة الحرارة المفقودة |
| كهرباء والكترونيات | المياه المتداولة ، سائل التبريد ، تبريد زيت ناقل الحركة ، محول المعدل ، تبريد SCR ، تبريد مسار الحرارة عالي التردد ، معالجة المياه النقية ، تبريد أنبوب الإلكترون وتبريد الفرن الأسود |
| منشأة ميكانيكية | تبريد الماكينات ، المستحلب ، الزيت الهيدروليكي ، تبريد السوائل الكاشطة ، الضاغط ، تبريد المحرك الصناعي ، زيت ناقل الحركة ، تبريد مياه الأوتوكلاف وتبريد المحرك |
| بناء السفن | التبريد المركزي ، زيت التشحيم ، سترة ، ماء المكبس ، الزيت الثقيل ، تبريد زيت ناقل الحركة ، زيت الديزل ، التسخين المسبق لزيت التدفئة |
| حديد صلب | تبريد القالب ، التبريد لعملية الصب المستمر ، الفرن ، تبريد مصنع فحم الكوك ، المستحلب ، تبريد مياه الأمونيا ، الآلات ، تبريد الضاغط ، تبريد زيت الغسيل ، تبريد الزيت الهيدروليكي ، استرداد الحرارة لغسيل المياه وغيرها من معالجة استرداد الحرارة المفقودة |
| المعالجة السطحية | تبريد الكبريتات ، الفوسفات ، التسخين / التبريد لعملية المعالجة المسبقة لسائل الطلاء ، تبريد سائل المعالجة الحرارية ، غافانينج وطلاء الكروم |
| عملية الاستخراج | الكحول الخام وزيت فول الصويا والتبريد للأحماض الدهنية وما إلى ذلك والتدفئة لزيت جوز الهند وزيت الطعام وما إلى ذلك. |
| مقابل | التبريد والتسخين والتركيز لاستخلاص المحاليل ، والقشدة ، ومحلول السكر ، ومعلق المستحلب ، والبلازما ، وحمض الستريك ، إلخ. |
| لب الورق | مياه الغسيل ، تبريد المياه بالكلور واستعادة الحرارة المهدرة |
| معدات البناء | التدفئة والتدفئة لتزويد الماء الساخن والتدفئة والتبريد للتدفئة والتهوية وتكييف الهواء وما إلى ذلك. المكثف والمبخر وتبريد المضخة الحرارية وتبريد الزيت الهيدروليكي واسترداد الحرارة المفقودة |
| سيارة | التبريد لمحلول المعالجة الحرارية وقطع السوائل ، التسخين للمعالجة المسبقة للطلاء وتبريد الطلاء لكابينة الرش (محلول الفوسفات ، التبريد) |
| حوض سمك | حوض للأسماك تسخين مياه البحر ، استرداد الحرارة المفقودة ، الحاضنة والمزرعة السمكية |
| مصنع | نظام التخزين الحراري للجليد محطة التدفئة المركزية ومحطة الطاقة النووية وحمام السباحة |
صورة ورشة العمل
