تفاصيل المنتج:
شروط الدفع والشحن:
|
| مادة: | AISI304 / AISI316L | مساحة السطح: | 0.014 ㎡ |
|---|---|---|---|
| سماكة: | 9 + 2.3N مم ("N" تعني كمية اللوحة | وزن: | 0.6 + 0.056N KG ("N" تعني كمية اللوحة |
| ضغط التصميم: | 1.0 / 3.0 / 4.5 بار | درجة حرارة التصميم: | -196-255 ℃ |
| عرض ارتفاع: | 76 * 206 ملم | عرض المركز * الارتفاع: | 42 * 172 ملم |
| إبراز: | مبادلات الحرارة الصفيحة المدمجة المدمجة |
||

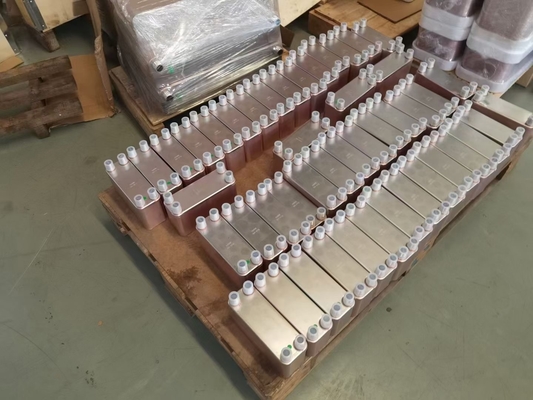

فولاذ مقاوم للصدأ مدمج وفعال من حيث التكلفة مع النحاس 1.0 / 2.0 / 3.0 بار مبادلات حرارية ذات ألواح ملحومة / BPHE
البناء BPHE
يعتبر مفهوم المبادل الحراري للوحة النحاسية (BPHE) تباينًا في المبادل الحراري للوحة والإطار التقليدي ، ولكن بدون حشوات وأجزاء الإطار.الآن ، M & C's BPHEs هي مكونات راسخة في محطات التبريد نظرًا لتصميماتها المدمجة والمتينة وسهولة التركيب والتشغيل الفعال من حيث التكلفة.
مادة BPHE

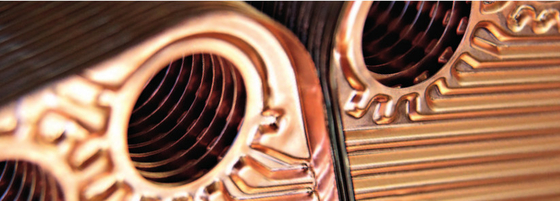

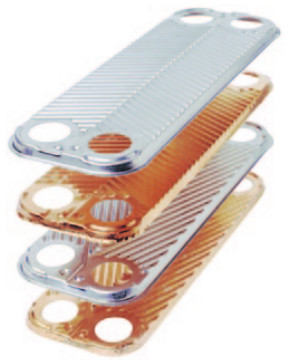

يتكون المبادل الحراري للوحة النحاسية (BPHE) من صفائح رقيقة مموجة من الفولاذ المقاوم للصدأ ملحومة بالنحاس معًا باستخدام النحاس كمواد لحام.على الرغم من أنها فكرة للعديد من التطبيقات ، إلا أن الوحدات النحاسية النحاسية ليست مناسبة لتطبيقات الأطعمة والتطبيقات التي تنطوي على السوائل العدوانية.الحل الأمثل هنا هو مبادل حراري لوحة مصنوع من الفولاذ المقاوم للصدأ بنسبة 100٪.
تصميم BPHE
إن لحام ألواح الفولاذ المقاوم للصدأ معًا يلغي الحاجة إلى حشوات مانعة للتسرب وألواح الإطار السميكة.بالإضافة إلى تثبيت الألواح معًا عند نقاط الاتصال ، فإن مادة اللحام تغلق العبوة.يتم لحام BPHEs من M & C بالنحاس في جميع نقاط الاتصال ، مما يضمن الكفاءة المثلى لنقل الحرارة ومقاومة الضغط.تم تصميم الألواح لتوفير أطول عمر ممكن.
نظرًا لاستخدام جميع المواد تقريبًا في نقل الحرارة ، فإن BPHE مضغوط جدًا في الحجم ووزن منخفض وحجم تعليق منخفض.تقدم M&C تصميمًا مرنًا يمكن تخصيصه لتلبية متطلباتك المحددة.
تعد M & C's BPHEs هي الحل الأكثر فعالية من حيث التكلفة لمجموعة واسعة من مهام نقل الحرارة.
مبدأ التدفق
مبدأ التدفق الأساسي في المبادل الحراري النحاسي لتطبيقات التبريد هو التدفق الموازي أو المائل لتحقيق أكثر عمليات نقل الحرارة كفاءة.في تصميم ممر واحد ، توجد جميع الوصلات على جانب واحد من المبادل الحراري ، مما يجعل التثبيت أمرًا سهلاً للغاية.
المكثف - مبدأ التدفق
المكونات الرئيسية هي نفسها بالنسبة للمبخر.يدخل المبرد في أعلى يسار المبادل كغاز ساخن ويبدأ في التكثيف على سطح القنوات حتى يتكثف تمامًا ، ثم يتم تبريده جزئيًا.هذه العملية تسمى "التكثيف المجاني".

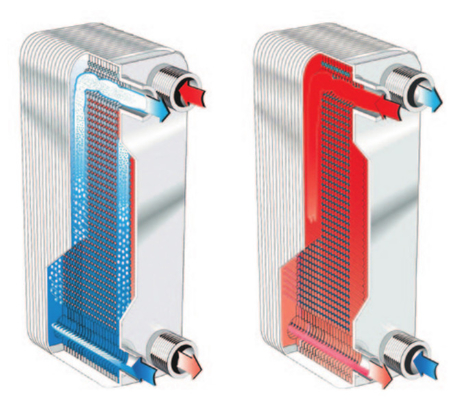

المبخر ، يظهر مبدأ التدفق.مكثف ، يوضح مبدأ التدفق
المبخر - مبدأ التدفق
يتم ترتيب القنوات المتكونة بين الألواح المموجة والزوايا بحيث تتدفق الوسيطتان عبر قنوات بديلة ، دائمًا في اتجاهين متعاكسين (تدفق التيار المعاكس).
يدخل المبرد ثنائي الطور (بخار + سائل) إلى الجزء السفلي الأيسر من المبادل بجودة بخار اعتمادًا على ظروف تشغيل المصنع.
يحدث تبخر الطور السائل داخل القنوات ودائماً ما يتم طلب بعض درجات الحرارة الفائقة ، وهذا هو سبب تسمية العملية "بالتمدد الجاف".
في الرسم التوضيحي للمبخر ، توضح الأسهم باللون الأزرق الداكن والأزرق الفاتح موقع توصيلات غاز التبريد.يتدفق الماء (المحلول الملحي) المراد تبريده تيارًا عكسيًا في القنوات المعاكسة ؛تظهر الأسهم الحمراء الداكنة والفاتحة موقع وصلات المياه (bruine).
مكونات مهمة في تطبيقات التبريد
تم تركيبها لمجموعة واسعة من المهام في تطبيقات التبريد في جميع أنحاء العالم ، توفر M & C عالية الأداء BPHEs أعلى أداء لنقل الحرارة مع أقصى قدر من الموثوقية وكفاءة التكلفة.
تقدم M&C مجموعة كاملة من BPHEs عالي الضغط.إنها مثالية لجميع التطبيقات المختلفة في أنظمة CO2 العابرة للحرج.في تطبيقات التبريد حيث يتم تركيب BPHEs الخاصة بشركة M & C ، تشمل المعدات النموذجية ما يلي:
مبرد
يبرد الماء أو المحلول الملحي ويرفض الحرارة إلى الهواء أو الماء.يتم نقل المياه بواسطة نظام هيدروليكي من خلال أنواع مختلفة من المبادلات الحرارية لتبريد الهواء في نظام تكييف الهواء أو لتبريد التصنيع أو العمليات الصناعية.عادة ما يتم استخدام نظامين أساسيين لتشغيل المبردات: ضاغط يتم تشغيله بواسطة محرك كهربائي ، يعتمد على دورة تبريد بضغط البخار ؛أو نظام مدفوع بالحرارة (بخار ، حرق غاز طبيعي) ، يعتمد على دورة تبريد امتصاص.
مضخة الحرارة
نوع من مبرد المياه يمكن أن يعمل أيضًا في دورة عكسية ، ويسمى أيضًا مضخة تسخين مصدر المياه.في هذه الحالة ، تكون الوظيفة الأساسية هي تسخين الماء ورفض التبريد إلى الهواء أو الماء.يعمل الماء الساخن على تسخين الهواء أو الماء.يعمل الماء الساخن على تسخين الهواء في نظام تكييف الهواء.الاختلاف الآخر لهذا النظام هو مضخات الحرارة الأرضية ، باستخدام الأرض أو سطح الماء لإضافة الحرارة أو رفضها.
BPHEs في تطبيقات التبريد
يعد BPHE حلاً فعالاً لمجموعة من الوظائف في تطبيقات التبريد.أكثرها شيوعًا تتضمن نقل الحرارة من وسيطين أساسيين: المبرد كسائل أولي (HFC أو غاز طبيعي) والماء أو المحاليل الملحية كسائل ثانوي:
وظائف أخرى ممكنة
لماذا تختار M&C BPHEs؟
المواصفات الفنية BPHE
| نموذج | العرض (مم) | الارتفاع (مم) | عرض المركز (مم) | ارتفاع المركز (مم) | مساحة السطح (㎡) | سمك (مم) | الوزن (كلغ) | معدل التدفق الأقصى (م³ / ساعة) | ضغط التصميم (بار) | درجة حرارة التصميم (℃) |
| ZL14 | 76 | 206 | 42 | 172 | 0.014 | 9 + 2.3N | 0.6 + 0.056 شمالاً | 8 | 1.0 / 3.0 / 4.5 | -196-255 |
| ZL20B | 78 | 318 | 42 | 282 | 0.02 | 9 + 2.3N | 0.9 + 0.088 نيوتن | 8 | 1.0 / 3.0 / 4.5 | -196-255 |
| ZL26 | 111 | 310 | 50 | 250 | 0.025 | 9 + 2.36 شمالاً | 1.3 + 0.12 شمال | 18 | 1.0 / 3.0 / 4.5 | -196-255 |
| ZL30 | 124 | 304 | 70 | 250 | 0.03 | 13 + 2.4 نيوتن | 2.2 + 0.146 شمالاً | 18 | 1.0 / 3.0 / 4.5 | -196-255 |
| ZL52A | 111 | 525 | 50 | 466 | 0.05 | 10 + 2.35 شمالاً | 1.9 + 0.215 شمال | 18 | 1.0 / 3.0 / 4.5 | -196-255 |
| ZL52B | 111 | 525 | 50 | 466 | 0.05 | 10 + 2.35 شمالاً | 1.9 + 0.245 شمالاً | 18 | 1.0 / 3.0 / 4.5 | -196-255 |
| ZL62A | 119 | 526 | 63 | 470 | 0.06 | 10 + 2.35 شمالاً | 2.4 + 0.225 شمال | 18 | 1.0 / 3.0 / 4.5 | -196-255 |
| ZL62B | 119 | 526 | 63 | 470 | 0.06 | 10 + 2.35 شمالاً | 2.4 + 0.225 شمال | 18 | 1.0 / 3.0 / 4.5 | -196-255 |
| ZL95A | 191 | 616 | 92 | 519 | 0.095 | 11 + 2.72 شمال | 6 + 0.415 شمال | 42 | 1.0 / 3.0 / 4.5 | -196-255 |
| ZL95B | 191 | 616 | 92 | 519 | 0.095 | 11 + 2.72 شمال | 6 + 0.415 شمال | 42 | 1.0 / 3.0 / 4.5 | -196-255 |
| ZL120A | 246 | 528 | 174 | 465 | 0.12 | 10 + 2.36 شمال | 7 + 0.472 شمالاً | 42 | 1.0 / 3.0 / 4.5 | -196-255 |
| ZL120B | 246 | 528 | 174 | 465 | 0.12 | 10 + 2.36 شمال | 7 + 0.472 شمالاً | 42 | 1.0 / 3.0 / 4.5 | -196-255 |
| ZL200A | 321 | 738 | 188 | 603 | 0.2 | 13 + 2.7N | 13 + 0.74 شمالاً | 100 | 1.0 / 3.0 / 4.5 | -196-255 |
