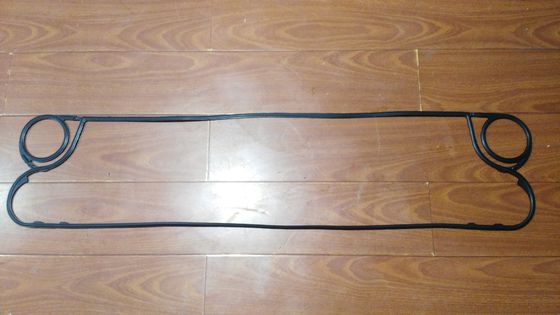

| مادة الحشية: | NBR / HNBR / EPDM / Viton A / Viton G / FPM | لوحات لوحات: | AISI 304 / AISI 316 / تيتانيوم / TiPa / نيكل / SMO254 / سبيكة 904L |
|---|---|---|---|
| حجم مركز الحشية: | 870 * 122 مم | حجم شكل طوقا: | 964.4 * 215.9 ملم |
| سمك الحشية: | 4.4 ملم | منطقة النقل: | 0.18 درجة |
| قطر فتحة الحشية: | 65 مم | أقصى درجة حرارة: | 220 |
| أقصى ضغط: | 25 بار | حجم شكل اللوحة: | 978 * 232 ملم |
| تسليط الضوء: | جوانات مبادل حراري M6M,حشيات مبادل حراري من النيكل |
||
نموذج خاص للصناعة الكيميائية على شكل قناة مموجة مبادل حراري للوحة المموجة Fischer E-18
E18 لوحة مبادل حراري مقدمة
تم تطوير المبادلات الحرارية اللوحية E18 وتحسينها خصيصًا لصناعة المواد الغذائية.يمكن تقديم مجموعة كبيرة جدًا من الأنظمة المختلفة.أسطح الألواح من 0.05㎡ تصل إلى 1.5 درجة ومخرجات تصل إلى 500 متر مكعب / ساعة متاحة.

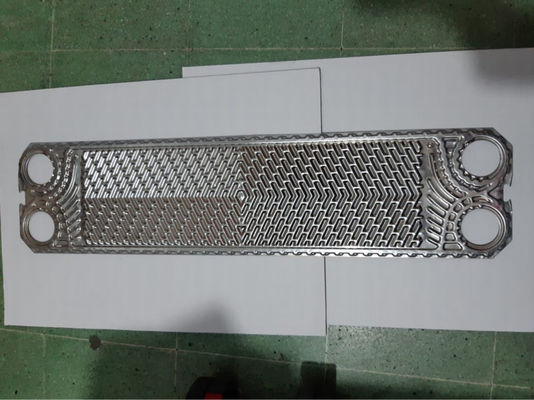

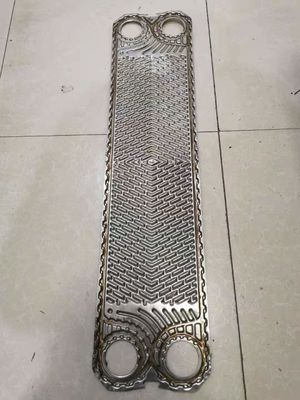

E18 لوحة مبادل حراري طوقا ومعلمة لوحة
| نوع المطاط | NBR | EPDM | فيتون / جبهة مالوكو | HNBR |
| درجة حرارة التطبيق | -20 درجة مئوية- + 130 درجة مئوية | -50 درجة مئوية- + 150 درجة مئوية | -30 درجة مئوية- + 251 درجة مئوية | -15 درجة مئوية- + 160 درجة مئوية |
| وسائط السوائل |
ماء مياه البحر زيوت معدنية محلول ملحي |
ماء ساخن بخار حامض القلويات |
مقاومة درجات الحرارة العالية مؤكسدات قوية بترول حمض وقلوي |
زيت معدني عالي الحرارة ومياه |
| ميزة | أسهل في الاستبدال من الحشية التقليدية ، والضغط العالي ، ودرجة الحرارة العالية ، والعمر الأطول ، ولا ينبغي تسريبها | |||
| مادة الصفيحة | الأنواع السائلة المناسبة | |
| الفولاذ المقاوم للصدأ (SUS304،316 إلخ) | ماء نقي ، ماء عادي ، زيت معدني ، إلخ | |
| Ti ، Ti-pd | مياه البحر والمياه المالحة والمياه المعدنية وما إلى ذلك | |
| 20 كر ، 18Ni 6 مو (254SMO) | حمض الكبريتيك المخفف ، محلول الماء العضوي ، إلخ | |
| ني | الصودا الكاوية عالية الحرارة والتركيز | |
| سبيكة Hastelloy (C276 ، D205 ، B2G) | حامض الكبريتيك المركز ، حمض الهيدروكلوريك ، حامض الفوسفوريك | |
| سماكة الصفيحة | 0.5mm / 0.6mm / 0.7mm / 0.8mm / 0.9mm / 1.0mm | |
| حجم شكل اللوحة | 978 * 232 ملم | |
| حجم مركز اللوحة | 870 * 122 مم | |
| منطقة النقل | 0.18 درجة | |
| قطر فتحة الزاوية | Φ65 | |
| سمك الحشية | 4.4 ملم | |
| ضغط العمل | <= 25 بار | |
| لوحة ثيتا | ثيتا المنخفضة و ثيتا العالية | |
| ثقب اللوحة | لوحة القناة مع 4 ثقوب ، لوحة نهاية بدون ثقوب |
|
E18 لوحة مبادل حراريمميزات
| تصميم مضغوط | كفاءة حرارية عالية |
| قابل للفك للتنظيف والصيانة | يمكن إضافة لوحات نقل حرارة إضافية إذا لزم الأمر |
| مناسب للتطبيقات الصحية والصناعية | مناسب للاستخدام مع البخار |
| مواد آمنة للطعام | نظام CIP قابل للتكيف |
| تنظيف بسيط | منتج عالي الجودة |
| تكاليف صيانة منخفضة | عمر خدمة طويل |
| اختلافات الملف الشخصي لعلاقات تدفق فعالة للغاية | ألواح خاصة لتكثيف البخار |
| نسبة السعر / الأداء المتميز | خدمة ودية |
| سلامة تشغيلية عالية | الاكتناز |
| فعالية عالية | إمكانيات تطبيق واسعة النطاق |
| مواد مقاومة للأغذية | قادر على CIP |
| سهولة التنظيف | منتج نمساوي عالي الجودة |
| تكاليف صيانة منخفضة | طويل العمر الافتراضي |
| مختلف التشكيلات المتاحة | تقنيات مختلفة من الجوانات |
| سطح اللوحة من 0.05 درجة إلى 1.5 درجة | الإنتاجية تصل إلى 500 متر مكعب / ساعة |
| لوحات خاصة لمكثفات البخار |
كيفية تثبيت مبادل حراري لوحة E18 عند الصيانة؟
1 افصل الأنابيب عن لوحة الضغط
• افصل الأنابيب عن لوحة الضغط
إخراج لوحات مبادل حراري
• قم بإزالة الصواميل (12 أ) مقابل اتجاه عقارب الساعة
• قم بفك كل الصواميل لشد البرغي (12) بالعرض
• فك الصواميل لشد البراغي (12) من برغي الشد (1)
• إزالة الغسالة لشريط الربط (13)
• إزالة براغي الشد (1)
• ادفع لوحة الضغط (10) بعيدًا عن عبوة الألواح
• يتأرجح أول لوحة مبادل حراري في الأسفل 20 - 30 سم في الطول الطولي
الاتجاه [1]
• يتأرجح للخارج بشكل جانبي بزاوية
30 - 45 درجة [2]
• انزع اللوحة من الإطار
• قم بإزالة كل لوحة بنفس الطريقة
• مراقبة تسلسل ووجه الصفائح - بعد تنظيفها يجب أن تكون كذلك
مثبتة مرة أخرى بنفس الطريقة
2 تنظيف ألواح المبادل الحراري
• شطف كل لوح بمنظف مناسب (يجب ألا يهاجم الحشية أو اللوح) يمكن الحصول على معلومات حول المنظفات المناسبة من الشركة المصنعة للمبادل الحراري
• تنظيف الأطباق بفرشاة ناعمة
• حشيات مانعة للتسرب:
- تجنب نقع الصفيحة في محلول التنظيف
• الحشيات المراد استبدالها:
- نقع اللوح في محلول تنظيف ساخن (حوالي 100 درجة مئوية)
• في طبقات سميكة من القشور:
- نقع اللوح في محلول تنظيف ساخن (حوالي 100 درجة مئوية)
لا تستخدم:
- فرشاة فولاذية
- مكشطة فولاذية أو ما شابه ذلك
3 إعادة التجميع
• أعد تركيب الألواح النظيفة مرة أخرى
رصد
- التسلسل الأصلي وموضع كل لوحة (حسب الأرقام ورسم ترتيب اللوحة)
- حشيات مثبتة وبحالة جيدة
• تناسب الألواح الفردية (الإدخال الجانبي تحت 30-40 درجة ميل)
• ادفع لوحة الضغط (10) إلى فتحة اللوح
• قم بإعادة إدخال مسامير الشد (1) للخلف في الفتحات الجانبية
• قم بتركيب حلقات ربط البراغي (13) بمسامير الشد (1)
• شد حزمة الألواح بالصواميل لشد البرغي (12)
- بشكل موحد
- بالعرض
- مراقبة التوازي بين لوحة الضغط (10) ولوحة الإطار (4)
• مراعاة الحد الأقصى للتسجيل على لوحة الاسم
• تجنب:
- الشد الزائد (أقل من الحد الأدنى للشد على لوحة الاسم)
- شد قليل جدا (فوق الحد الأقصى للتوتر على لوحة الاسم)
• ثبت صواميل شد البرغي (12) بتركيب الصواميل (12 أ)
• قم بتوصيل الأنابيب مرة أخرى
• بدء تشغيل المبادل الحراري حسب البند 6
