جوانات مبادل حراري Tranter GX18 للأغذية والمشروبات

ترانتر GX18 لوحة مبادلات حرارية لصناعة الأغذية والمشروبات



لوحة مبادل حراري مقدمة



تم إنتاج المبادلات الحرارية للألواح لأول مرة في عشرينيات القرن الماضي ومنذ ذلك الحين تم استخدامها على نطاق واسع في عدد كبير من القطاعات.

يتكون مبادل الصفائح من سلسلة من الصفائح المتوازية التي توضع واحدة فوق الأخرى للسماح بتكوين سلسلة من القنوات لتدفق السوائل بينها.

تشكل المسافة بين لوحين متجاورتين القناة التي يتدفق فيها السائل.

تسمح فتحات المدخل والمخرج في زوايا الألواح للسوائل الساخنة والباردة من خلال القنوات المتناوبة في المبادل بحيث تكون اللوحة دائمًا على اتصال على جانب واحد مع السائل الساخن والآخر مع البرودة.

يمكن أن يتراوح حجم الصفيحة من بضعة سنتيمترات مربعة (جانب 100 مم * 300 مم) إلى 2 أو 3 أمتار مربعة (جانب 1000 مم * 2500 مم).يتراوح عدد اللوحات في المبادل الفردي من عشرة إلى عدة مئات فقط ، وبالتالي تصل مناطق المبادلات السطحية إلى آلاف الأمتار المربعة.

بشكل عام ، تكون هذه الصفائح مموجة من أجل زيادة الاضطراب وسطح المبادل الحراري ولتوفير صلابة ميكانيكية للمبادل.يتم التموج من خلال الطرق الباردة للصفائح المعدنية بسماكة 0.3 مم إلى 1 مم.

المواد الأكثر استخدامًا للألواح هي الفولاذ المقاوم للصدأ (AISI 304 ، 316) والتيتانيوم والألمنيوم.

التمويج على الألواح يدفع السائل إلى مسار متعرج ، مما يضع مسافة بين لوحين متجاورين ب ، من 1 إلى 5 مليمترات.



مواصفات مبادل حراري لوحة نموذج GX18


مساحة السطح	0.18 درجة
زاوية لوحة ثيتا	85 درجة 115 درجة
قطر الاتصال	67 ملم
سمك المموج اللوح	3 ملم
طول مركز اللوحة * العرض	822 * 135 ملم
طول شكل اللوحة * العرض	941 * 248 ملم



المعلومات الفنية للمبادل الحراري للوحة GX18



أبعاد الاتصال القياسية	DN50
شد الترباس	م 20
عدد مسامير الربط الطويلة (T.إل)	4
عدد مسامير الربط القصيرة (Ts)	4
سمك الغطاء	25 ملم
وزن شريط التوجيه	1.4 كجم / م
وزن مسمار الربط	2.0 كجم / م
البعد	3.4 * ن مم
البعد C	ال جي
البعد F	LG-25 ملم
لوحة الوزن + طوقا (W) AISI 304/316 0.5 مم AISI 304/316 0.6 ملم التيتانيوم 0.5 ملم التيتانيوم 0.6 ملم	0.76 كجم 0.91 كجم 0.46 كجم 0.55 كجم
وزن الإطار	110 + ن * واط كجم

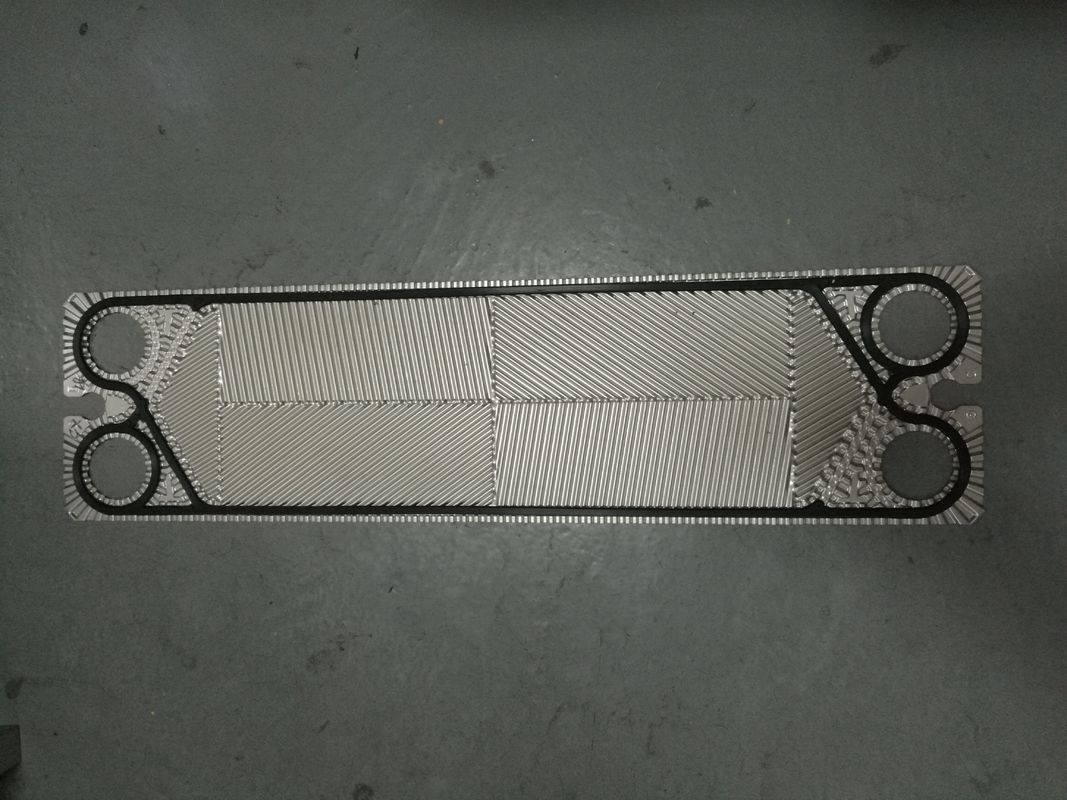

GX18 لوحة مبادل حراري حشية وصور لوحة









اختيار GX18 طوقا



جوانات لاصقة

حشيات لوحة M&C عبارة عن لدائن مطاطية مصبوبة بشكل خاص لضمان الأداء الفائق.

تتوفر العديد من مواد الحشية - NBR و EPDM و Viton و Neoprene و Butyl.Hypalon و NBR المغلف بالتفلون وغيرها - لتتناسب مع ظروف العملية الخاصة بك ، إلى أقصى درجات حرارة تشغيل تبلغ 180 درجة مئوية.



حشوات تثبيت

ضع في اعتبارك نظام الحشية الخالية من الصمغ M&C Clip-on حيثما كان التنظيف المنتظم ضروريًا أو عندما تقلل السوائل الشديدة من عمر الحشية.يتيح التصميم الفريد تثبيتًا سهلًا وسريعًا للتثبيت من أجل الإغلاق المؤكد والإزالة البسيطة.

يتوفر القصاصة في NBR و EPDM ، والتصنيفات الصناعية وتصنيفات FDA.يتم تشكيل هذه الحشيات الدقيقة تحت ضوابط تصنيع صارمة ومعالجتها بالبيروكسيد لحياة طويلة ومقاومة ممتازة لمجموعة الضغط.





يتميز المبادل الحراري للوحة GX18 مع المبادلات ذات الغلاف والأنبوب



لماذا تملأ غرفة المحرك بمعدات ثقيلة ضخمة الحجم ، في حين أن الكفاءة والاقتصاد هما عاملان حيويان؟



يبلغ حجم المبادل الحراري للوحة من M&C حوالي 1/3 من الحجم و 1/6 من وزن المبادل ذي الأنبوب الصدفي ذي الأداء المماثل.حتى لو كان من المعقول الاستثمار في مبادل أنبوبي ، فإن تكلفة دورة حياة هذا ستكون أعلى بكثير من مبادل حراري لوحة.



أحد الأسباب هو أن خصائص نقل الحرارة للمبادل الحراري اللوحي تكون أعلى من 3 إلى 5 مرات.آخر هو نهج درجة الحرارة القريبة التي تصل إلى 1.

الكفاءة تؤتي ثمارها!



يوفر المبادل الحراري للوحة العديد من المزايا مقارنة بالمبادلات التقليدية ذات الغلاف والأنبوب

• تصل إلى 50٪ أكثر كفاءة
• أكثر إحكاما بنسبة تصل إلى 90٪
• 3-5 مرات قيم k أعلى
• تصميم تدفق مضطرب فريد من نوعه
• درجة حرارة أقرب - منخفضة تصل إلى 1 درجة مئوية
• مطلوب مواد أقل بكثير - استخدام أقل للسبائك الغريبة أو التيتانيوم

ميزة مبادل حراري لوحة

• آثار أقدام أصغر بكثير
• أخف وزنا
• تركيب أسهل
• أسطح مبادل حراري قابلة للإزالة لتنظيف فعال
• تسخين أو تبريد أسرع بسائل طاقة أقل
• تدفق مضطرب لمقاومة التحجيم أفضل وموثوقية أكبر
• فولاذ أقل ، سعر شراء أقل ، مهلة أقصر ، توصيل أقل تكلفة



كيفية توفير صيانة المبادل الحراري للوحة؟



يتم توفير صيانة المبادل الحراري للوحة من خلال طريقتين متميزتين:

• التنظيف في مكانه (CIP) الصيانة في الموقع.
• صيانة مرافق التنظيف المعتمدة خارج الموقع.

الاختلاف الأساسي بين هاتين الطريقتين ليس كيف ، ولكن أين ومن يقوم بالصيانة.يتم تنفيذ CIP في مصنع التصنيع من أجل الاستعادة السريعة واستخدام المعدات المستمر ، وعادة ما يتم إجراؤها بواسطة الشخص المسؤول عن الصيانة.يتطلب استخدام مرفق التنظيف المعتمد للصيانة إزالة المعدات وشحنها إلى منشأة خارج المصنع حيث يقوم موظفو الصيانة المعتمدون بخدمة المبادل الحراري للوحة.إن إلقاء نظرة فاحصة على كل طريقة سيساعد على وضع الضوء على الأفضل.



صيانة CIP.نظرًا لمزايا الطحالب السريعة في دورة الصيانة ، فإن CIP هي طريقة صيانة جذابة.إنه أسرع وأكثر ملاءمة وبساطة.إنها أيضًا طريقة تنظيف مفضلة عند معالجة السوائل المسببة للتآكل بشكل خاص.عادةً ما تكون عملية CIP على النحو التالي:

• تم إيقاف تشغيل وحدة المبادل الحراري للوحة.
• يتم تصريف جميع السوائل من الوحدة.الوحدات ذات الممر الواحد تستنزف ذاتيًا.قد تتطلب الوحدات متعددة المسارات فتحات تصريف خاصة.
• يتم تدوير محلول التنظيف المحدد مسبقًا عبر الوحدة بتدفق من الأسفل إلى الأعلى لإغراق الوحدة بالكامل ومنع توجيهها.عندما يتقرر أن المحلول لم يعد يتفاعل مع المواد الموجودة داخل الوحدة ، يكون التنظيف قد اكتمل.
• يتم تفريغ الوحدة من محلول التنظيف ، وإذا لزم الأمر ، يتم شطفها بالماء وإعادة وضعها على الإنترنت.

مرافق التنظيف المعتمدة.تميل عيوب مرافق التنظيف المعتمدة إلى أن تقاس بالتكلفة الأولية ونادرًا ما تقاس بالمزايا الحقيقية التي يتم تحقيقها.



في منشأة تنظيف معتمدة ، يتم تسجيل كل لوحة وفحصها بصريًا لتحديد ما إذا كانت تستحق التجديد.يتم إبلاغ العميل إذا كانت أي لوحة غير مقبولة ولماذا.يقوم المرفق بفحص قاعدة البيانات الخاصة به للتأكد من المواصفات الأصلية للمبادل الحراري للوحة ثم يقوم بإجراء فحص بصري دقيق للحشيات ونقاط التلامس على اللوحات المتبقية لتحديد ما إذا كان هناك أي تآكل أو تغيير واضح عن المواصفات الأصلية.ثم يتم تحديد عملية التنظيف والمعالجة الدقيقة المطلوبة.



يتم غسل الألواح بالضغط وشطفها وتعريضها إما لفصل مادة كاوية ساخنة و / أو إجراء يدوي لإزالة الحشية والقشور.يتم تعريضهم للغطس في مجموعة متنوعة من الأحماض المتوافقة مع مادة الصفيحة لإزالة توازن أي تفسيرات.يتم فحص اللوحات التي يتم تنظيفها بصريًا بشكل كامل ويتم اختبار نسبة 10 بالمائة من عينات الألواح ذات اختراق الصبغة.يتم رش كل لوح تم اختباره بالصبغة ويتم فحصه تحت ضوء الأشعة فوق البنفسجية لتحديد أي تسريبات أو تشققات في ثقب الدبوس.بعد هذا الإجراء ، يتم غسل الألواح بالضغط وشطفها مرة أخرى لإزالة كل آثار الصبغة.



يتم بعد ذلك إعادة حشوات الألواح باستخدام مادة لاصقة حشية بمواصفات OEM تسهل الإصلاح الميداني إذا لزم الأمر.تخضع اللوحات لفحص شامل قبل تعبئتها وشحنها.يتم اختبار الوحدات هيدروستاتيكيًا قبل الشحن.



صور مبادل حراري لوحة





M&C Heat Parts نبذة عن الشركة



تأسست M&C Heat Parts Co. ، Ltd في Wuxi ، Jiangsu.شركة M&C متخصصة في تصميم وتصنيع معدات نقل الحرارة عالية الجودة.تشتمل مجموعة المنتجات على الألواح والجوانات والمبادلات الحرارية ذات الألواح والمبادلات الحرارية ذات الجوانات والمبادلات الحرارية الملحومة بالنحاس.وبالتالي ، بصفتها أحد المنتجين القلائل في جميع أنحاء العالم ، تقدم M&C حلولًا بتصميمات ديناميكية حرارية مثالية لمختلف الصناعات وجميع التطبيقات تقريبًا.

توفر لك M&C خدمة الملحقات الشاملة والعلامات التجارية المتعددة والبدائل متعددة النماذج لاختيارك.سنلبي جميع متطلباتك من المبادل الحراري للوحة ونحافظ على تشغيل جهازك باستمرار من خلال التخزين الغني والاستجابة السريعة.

علاوة على ذلك ، لدينا نظام صارم لمراقبة الجودة وخدمة ما بعد البيع ، من شراء المواد إلى حزمة المنتج النهائي حتى استلام المنتج في حالة جيدة.تم استخدام منتجاتنا على نطاق واسع في جميع أنحاء العالم في مختلف المجالات.







M & C لوحة مبادل حراري ألواح وحشيات موديلات أخرى يوصى بها



Sondex / Danfoss - S4A ، S7 ، S20 ، S21 ، S22 ، S41 ، S43 ، S47 ، S65 ، S81 ، S86 ، S100 ، S120 ، S130 ، SFD7 ، SFD13 ، SW19 وما إلى ذلك ؛

APV / SPX - H17 و N25 و N35 و A055 و A085 و J060 و J092 و J107 و M92 و M107 و K55 و K71 و B110 و B134 و P105 و P190 و SR1 و SR2 و TR9GN و TR9AL وما إلى ذلك ؛

Tranter / Swep - GX12 و GL13 و GC26 و GC51 و GX26 و GX51 و GX42 و GX64 و GX85 و GX91 و GX140 و GX145 وما إلى ذلك ؛

API / Schmidt - Sigma 7 و Sigma 9 و Sigma 13 و Sigma 26 و Sigma 27 و Sigma 36 و Sigma 66 و Sigma 106 و Sigma 229 و Sigma Star 45 و Sigma Star 90 وما إلى ذلك ؛

Vicarb - V4 و V13 و V20 و V28 و V45 و V60 و V100 و V110 و V130 وما إلى ذلك ؛

هيساكا - EX11 ، EX15 ، EX15 ، LX026 ، LX195 ، LX395 ، LX595 ، RX135 ، RX395 ، RX595 ، UX115 ، UX225 ، UX395 ، UX495 ، UX815 ، UX995 وما إلى ذلك ؛

GEA - VT04 و VT10 و VT20 و VT40 و VT80 و VT405 و VT805 و VT1306 و NT50M و NT50X و NT100S و NT150S و NT150L و NT250M و NT250L وما إلى ذلك ؛

Funke - FP04 ، FP05 ، FP14 ، FP16 ، FP08 ، FP22 ، FP31 ، FP40 ، FP41 ، FP70 ، FP100 ، FP120 وهلم جرا ؛

Thermowave - TL200SS / PP ، TL250SS / PP ، TL400SS / PP.TL650SS / PP وهلم جرا ؛

DHP - DX143 و DX146 و DX20V و DX20DL و DX20DM و DX30S و DX36M وما إلى ذلك ؛

LHE - HT101 و HT102 و HT104 و HT151 و HT152 و HT202 و HT232 و HT233 وما إلى ذلك ؛



M & C لوحة مبادل حراري البضائع جاهزة للتسليم
