جوانات مطاطية NT50M AISI316L 0.5 مم NBR لمبادل حراري GEA

NT50M AISI316L 0.5mm لوحات وحشيات NBR لمبادل حراري لوحة GEA



لوحة مبادل حراري مقدمة



لا.	مكون	لا.	مكون
1	الشعاع العلوي	6	لوحات HE
2	وصلات الأنابيب	7	شعاع دليل القاع
3	لوحة ثابتة	8	حشية لوحة HE
4	عمودي	9	الجوز على شد الترباس
5	لوحة فضفاضة	10	شد البراغي



تشكل لوحات HE ذات التشكيل الجانبي المرتبة تسلسليًا مع فتحات التدفق حزمة من فجوات التدفق داخل PHE.تتدفق وسائط التدفق عبر كل فجوة تدفق أخرى تشارك في التبادل الحراري في اتجاهات مختلفة.



ممر واحد أو متعدد التمريرات PHE



تُستخدم عادةً PHEs أحادية التمرير.في PHE أحادي التمرير ، يتم توصيل جميع الأنابيب الواردة والصادرة باللوحة الثابتة ، أي على نفس الجانب.





مسار وسائط التدفق في PHE أحادي التمرير



قد تستدعي الاختلافات الصغيرة في درجات الحرارة بين وسائط التدفق PHE متعدد التمريرات.في هذه الحالة ، تكون الأنابيب الموصلة على اللوح الثابت والمرتخي ، أي على كلا الجانبين.





مسار وسائط التدفق في PHE متعدد التمريرات

مواصفات مبادل حراري لوحة نموذج NT50M


مساحة السطح	0.18 درجة
زاوية لوحة ثيتا	129 درجة 127 درجة
قطر الاتصال	56 ملم
سمك المموج اللوح	2.8 ملم
طول مركز اللوحة * العرض	743 * 130 ملم
طول شكل اللوحة * العرض	864 * 246 ملم



NT50M لوحة معلومات تقنية مبادل حراري





نموذج	حجم الاتصال	خافت.أ	خافت	ديم
NT50T	2 "اسمي (DN50)	12.7 بوصة (323 ملم)	26.6 بوصة (675 ملم)	حتى 44 بوصة (1120 ملم)
NT50M			40.4"(1025 مم)
NT50X			54.9 بوصة (1395 ملم)



لوحة نقل الحرارة	316L غير القابل للصدأ ، 304 غير القابل للصدأ ، التيتانيوم ، Hastelloy ، 904L ، SMO254 وغيرها عند الطلب
طوقا	NBR و EPDM و Viton وغيرها عند الطلب
لوحة الضغط	الكربون الصلب والفولاذ المقاوم للصدأ وغيرها عند الطلب
اتصال المنفذ	غير مبطنة ومبطنة بالمعدن (غير القابل للصدأ ، والتيتانيوم وغيرها عند الطلب) ، وشفة رقبة ملحومة ، وحلمة ملولبة وغيرها عند الطلب
أقصى ضغط تصميم	الحد الأقصى لضغط التصميم هو 300 رطل لكل بوصة مربعة (21 بار).حسب التطبيق.
أقصى درجة حرارة للتصميم	أقصى درجة حرارة للتصميم القياسي هي 330 درجة فهرنهايت (170 درجة مئوية) ، وتتوفر درجات حرارة أعلى عند الطلب.
الحد الأقصى التقريبي لمعدل تدفق السائل	NT50: 175 جالونًا في الدقيقة (40 متر مكعب / ساعة) NT100: 830 جالونًا في الدقيقة (190 متر مكعب / ساعة) NT150: 1540 جالونًا في الدقيقة (350 متر مكعب / ساعة) NT250: 3960 جالونًا في الدقيقة (900 متر مكعب / ساعة) NT350: 8380 جالونًا في الدقيقة (1900 متر مكعب / ساعة) NT500: 20000 جالون في الدقيقة (4000 متر مكعب / ساعة)



تتكون حزمة الألواح HE من ألواح HE الفردية المزخرفة مع حشيات اللوح HE المترابطة.
تعمل حشيات اللوح HE على سد وسط التدفق تجاه بعضها البعض والبيئة.
يعتمد عدد وترتيب لوحات HE على المتطلبات المحددة في الطلب.





لا.	مكون	لا.	مكون
11	الملف الشخصي لوحة WT	13	مساحات التسرب
12	حشية لوحة HE	14	أقسام طوقا مستديرة

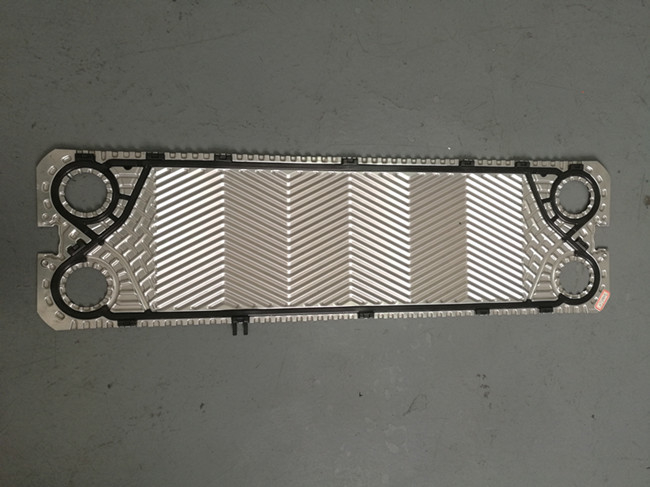

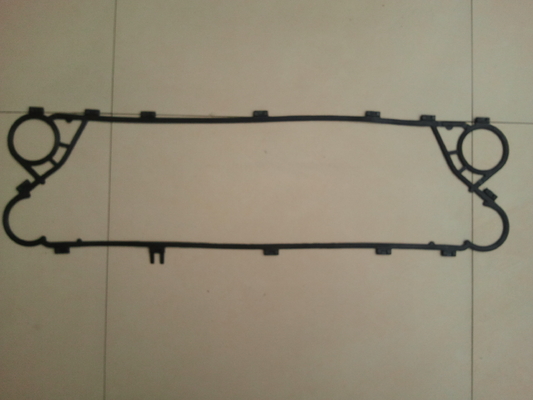

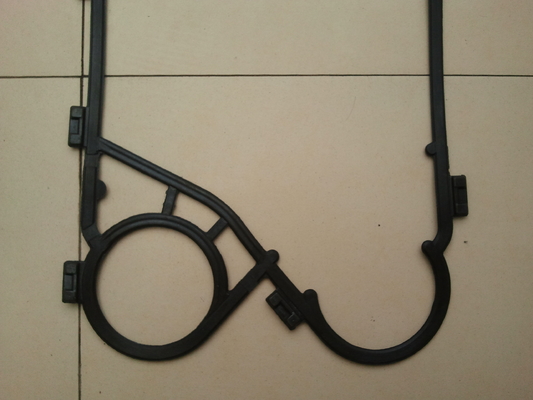

NT50M لوحة مبادل حراري حشية وصور لوحة









تطبيق وفوائد المبادلات الحرارية للوحة NT50M



تطبيق:



مع مجموعة منتجات M&C Heat Parts ، فإن سلسلة NT عبارة عن مبادل حراري ذو حشية لتطبيقات متعددة.مجموعة متنوعة من المواد التي تعمل عبر مجموعة كبيرة من السوائل ودرجات الحرارة والضغوط.مناسب تمامًا لتطبيقات السائل إلى السائل هذه:



التدفئة والتهوية وتكييف الهواء	المواد الكيميائية	سكر	البحرية
طعام	طاقة متجددة	قوة



فوائد:



براعه-

• التصميم الصحيح وليس تصميم "جيد بما فيه الكفاية".تتحد مجموعة متنوعة من المواد والأحجام وتكوينات الألواح مع برنامج اختيار متطور لضمان الاختيار الأمثل ، مهما كانت احتياجاتك.
• تتيح لك البصمة المدمجة استخدامها في المواقع التي لن تحلم بها باستخدام مبادل حراري للقذيفة والأنبوب.

أداء أعلى بتكلفة أقل -

• توزع تمويجات ألواح Optiwave السائل بالتساوي عبر عرض اللوحة بالكامل ، مما يزيد من نقل الحرارة إلى الحد الأقصى ويقلل من عدد الألواح (والتكلفة) المطلوبة.

صيانة مريحة

• تؤدي المكونات الإضافية للوحة PosLoc إلى محاذاة حزمة اللوحة ذاتيًا عند إعادة التثبيت.
• حشوات خالية من الأدوات من Ecoloc تجعل استبدال الحشية أمرًا سهلاً.
• تعني اللوحات الفردية عدم الحاجة إلى أدوات رفع ثقيلة.صيانة أسرع وأكثر كفاءة ، مع أوقات تعطل أقصر.

عمر خدمة طويل-

• يوفر تصميم التموج الدقيق التوازن المثالي للاضطراب الشديد والتوزيع المناسب للسوائل ، مما يقلل من التلوث الناتج عن الوسائط الأقل من مثالية.

شروط وحلول تسرب المبادل الحراري للوحة





عندما يتم شد حزمة الألواح HE إلى أقل من بُعد الشد في الدقيقة ، تتلف ألواح HE.قد تتسرب PHE ويمكن أن تتسرب الوسائط المتدفقة.

• أبدا التوتر إلى أقل من التوتر بعد دقيقة.
• تأكد من أن بُعد الشد أ لحزمة لوحة HE يكون دائمًا ضمن نطاق القيمة المسموح بها a min.≤ أ ≤ أ كحد أقصى.

الأضرار البيئية بسبب التسريبات

• عند استخدام وسائط خطرة على البيئة ، تأكد من أنه يمكن جمعها بشكل موثوق في حالة حدوث تسرب PHE (مثل تجميع الصواني ومعدات الشفط) ولا يمكنها تلويث البيئة

تلف PHE بسبب الارتفاع المفاجئ في الضغط (المطرقة السائلة) أو انخفاض الضغط المفاجئ (مطرقة التجويف)



عندما تتغير سرعة تدفق وسط التدفق ، قد تحدث مطرقة سائلة أو مطرقة تجويف.يمكن أن يؤدي ذلك إلى إتلاف PHE ويمكن أن تتسرب وسائط التدفق.

• قم دائمًا بفتح أو إغلاق صمامات الأنابيب المتصلة بـ PHE ببطء.
• تجنب التكثيف المفاجئ للغازات عن طريق التحكم المناسب في العملية.

تلف PHE بسبب تجميد وسائط التدفق

• تأكد من أنه في جميع ظروف الإعداد والتشغيل ، لا تنخفض درجة الحرارة أبدًا عن درجة حرارة التجمد لوسائط التدفق المستخدمة.

التسريبات عند تشغيل PHE متعدد المراحل وإيقاف تشغيله



عند وضع PHEs متعددة المراحل داخل وخارج العملية والفشل في الضغط أو تخفيف جميع الأقسام بالتساوي ، قد يتم تجاوز بُعد الشد في الأقسام الفردية.قد ينتج عن ذلك تسريبات.

• تأكد من أنه عند وضع PHEs متعددة المراحل في العملية وخارجها ، يجب الضغط على جميع الأقسام أو تخفيفها بشكل متساوٍ.

صور مبادل حراري لوحة





M&C Heat Parts نبذة عن الشركة



تأسست M&C Heat Parts Co. ، Ltd في Wuxi ، Jiangsu.شركة M&C متخصصة في تصميم وتصنيع معدات نقل الحرارة عالية الجودة.تشتمل مجموعة المنتجات على الألواح والجوانات والمبادلات الحرارية ذات الألواح والمبادلات الحرارية ذات الحشوات والمبادلات الحرارية الملحومة بالنحاس.وبالتالي ، بصفتها أحد المنتجين القلائل في جميع أنحاء العالم ، تقدم M&C حلولًا بتصميمات ديناميكية حرارية مثالية لمختلف الصناعات وجميع التطبيقات تقريبًا.

توفر لك M&C خدمة الملحقات الشاملة والعلامات التجارية المتعددة والبدائل متعددة النماذج لاختيارك.سنلبي جميع متطلباتك من المبادل الحراري للوحة ونحافظ على تشغيل جهازك باستمرار من خلال التخزين الغني والاستجابة السريعة.

علاوة على ذلك ، لدينا نظام صارم لمراقبة الجودة وخدمة ما بعد البيع ، من شراء المواد إلى حزمة المنتج النهائي حتى استلام المنتج في حالة جيدة.تم استخدام منتجاتنا على نطاق واسع في جميع أنحاء العالم في مختلف المجالات.







M & C لوحة مبادل حراري ألواح وحشيات موديلات أخرى يوصى بها



Sondex / Danfoss - S4A ، S7 ، S20 ، S21 ، S22 ، S41 ، S43 ، S47 ، S65 ، S81 ، S86 ، S100 ، S120 ، S130 ، SFD7 ، SFD13 ، SW19 وما إلى ذلك ؛

APV / SPX - H17 و N25 و N35 و A055 و A085 و J060 و J092 و J107 و M92 و M107 و K55 و K71 و B110 و B134 و P105 و P190 و SR1 و SR2 و TR9GN و TR9AL وما إلى ذلك ؛

Tranter / Swep - GX12 و GL13 و GC26 و GC51 و GX26 و GX51 و GX42 و GX64 و GX85 و GX91 و GX140 و GX145 وما إلى ذلك ؛

API / Schmidt - Sigma 7 و Sigma 9 و Sigma 13 و Sigma 26 و Sigma 27 و Sigma 36 و Sigma 66 و Sigma 106 و Sigma 229 و Sigma Star 45 و Sigma Star 90 وما إلى ذلك ؛

Vicarb - V4 و V13 و V20 و V28 و V45 و V60 و V100 و V110 و V130 وما إلى ذلك ؛

هيساكا - EX11 ، EX15 ، EX15 ، LX026 ، LX195 ، LX395 ، LX595 ، RX135 ، RX395 ، RX595 ، UX115 ، UX225 ، UX395 ، UX495 ، UX815 ، UX995 وما إلى ذلك ؛

GEA - VT04 و VT10 و VT20 و VT40 و VT80 و VT405 و VT805 و VT1306 و NT50M و NT50X و NT100S و NT150S و NT150L و NT250M و NT250L وما إلى ذلك ؛

Funke - FP04 ، FP05 ، FP14 ، FP16 ، FP08 ، FP22 ، FP31 ، FP40 ، FP41 ، FP70 ، FP100 ، FP120 وهلم جرا ؛

Thermowave - TL200SS / PP ، TL250SS / PP ، TL400SS / PP.TL650SS / PP وهلم جرا ؛

DHP - DX143 و DX146 و DX20V و DX20DL و DX20DM و DX30S و DX36M وما إلى ذلك ؛

LHE - HT101 و HT102 و HT104 و HT151 و HT152 و HT202 و HT232 و HT233 وما إلى ذلك ؛



M & C لوحة مبادل حراري البضائع جاهزة للتسليم
