DN32 Connection S4 S4A Sondex Plate مبادل حراري فولاذي AISI 304 إطار لبيرة الحليب

أحجام اتصال DN32 S4 / S4A Sondex لوحة مبادل حراري مع إطار مادة الفولاذ المقاوم للصدأ AISI 304 لشركة الحليب / البيرة

S4 / S4A لوحة مبادل حراري البناء




نطاق الألواح من النوع S4A و S8A بأطوال تصل إلى 0.75 متر (2.5 قدم) والنمط الحراري "الطويل" سيغطي العديد من المهام حتى 6 متر مكعب / ساعة (26 جالونًا في الدقيقة) في حل تمرير واحد ، مما يعني أن جميع التوصيلات على جانب الرأس ، سيضمن ذلك سهولة عمل الأنابيب والخدمة ، ومن خلال تفكيك المبادل للخدمة ، لا يلزم إزالة الأنابيب.



تم تصميم مجموعة الألواح هذه لبسترة صغيرة الحجم تصل إلى 3.000 لتر / ساعة (اعتمادًا على نوع المنتج وملف درجة الحرارة) وتضمن معالجة المنتج بشكل لطيف وناعم.



يتم الحصول على نقل الحرارة ، عندما ينقل الوسط الدافئ الطاقة من خلال ألواح التدفق القوية الرفيعة بين القنوات ويسلمها إلى الوسط المعاكس البارد دون خلط الوسيطتين.يخلق تدفق التيار المعاكس الكفاءة المثلى.يتيح تصميم اللوحة والمدخل تنظيفًا فعالًا وسهلاً (التنظيف في المكان) لجميع الأسطح "المتدفقة".

S4 / S4A مواصفات مبادل حراري لوحة نموذج


مساحة السطح	0.04 درجة
زاوية لوحة ثيتا	أفقي 130 درجة أفقي 130 درجة
قطر الاتصال	28 ملم
سمك المموج اللوح	2.35 ملم
طول مركز اللوحة * العرض	381 * 70 ملم
طول شكل اللوحة * العرض	449 * 140 ملم

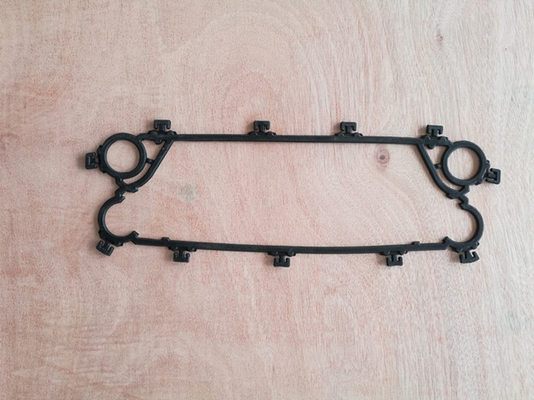

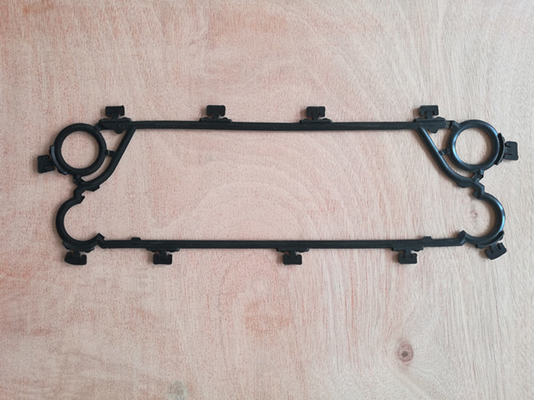

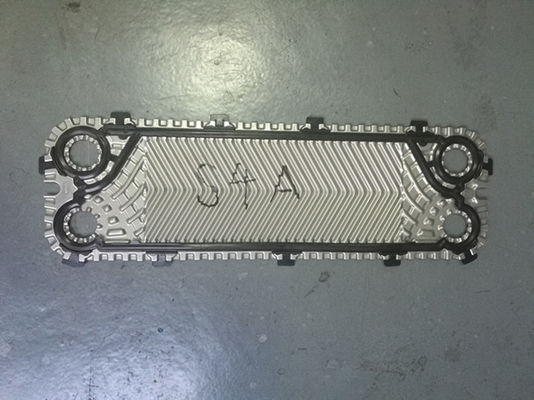

S4 / S4Aلوحة مبادل حراري حشية وصور لوحة





إطارات S4 / S4A



عدد اللوحات	L (طول الإطار) (مم)	W (مم)	همم)	Weigth max ، فارغ (كجم)	نوع الاتصال
S4A IG16
7-34	270	200 (7.87 بوصات)	473 (18.62 بوصة)	44	1.25 "أنبوب ملولب 1" اتحاد الألبان
35-45	320			47
46-68	420			56
69-90	520			63
S4A IS16
7-21	434	200 (7.87 بوصات)	621 (24.45 بوصة)	46	1.25 "أنبوب ملولب 1" اتحاد الألبان
22-32	634			49
33-55	1034			58
56-78	1334			65



S4 / S4A لوحة مبادل حراري البيانات الفنية



نوع		S1	S4A	S6A	S8A
الأعلى.ضغط العمل	PN (شريط)	10.16
الأعلى.درجة حرارة التشغيل	درجة مئوية	حتى 180
دقيقة.درجة حرارة التشغيل		-10
متوسط ​​التدفق		الماء والسوائل المختلفة والبخار
حجم / قناة	أنا	0.09	0.17	0.13	0.21
حجم الاتصال		DN32 / 1.25 بوصة
نوع الاتصال		أنبوب 1.25 بوصة أو أنبوب ملولب من الفولاذ المقاوم للصدأ أو التيتانيوم (تتوفر مواد أخرى عند الطلب) DN 25/1 "اتحاد الألبان (لإطارات الصناعات الغذائية / الصحية فقط)
مادة لوحة		الفولاذ المقاوم للصدأ EN 1.4404 (AISI 316L) ، EN 1.4301 (AISI 304) ، SMO254 ، Hastelloy C276 ، التيتانيوم GR.1 مواد أخرى متاحة عند الطلب
سماكة الطبق	مم	0.5 مواد أخرى متاحة عند الطلب
مادة طوقا		NBR ، EPDM ، جبهة مالوكو مواد أخرى متاحة عند الطلب
نوع مرفق الحشية		Sonder Lock
بطانات في الوصلات		المطاط NBR ، EPDM ، جبهة مالوكو الفولاذ المقاوم للصدأ EN 1.4404 (AISI 316L) ، EN 1.4301 (AISI 304) ، SMO254 ، Hastelloy C276 ، التيتانيوم Gr.1
إطار		إطار مطلي ، اللون RAL 5010 (تتوفر ألوان أخرى عند الطلب) إطار من الفولاذ المقاوم للصدأ ، مصمم للتطبيقات الصحية (مثل صناعات الأغذية والألبان)
مواصفات طلاء الإطار		الطلاء متاح لفئات التآكل C2L ، C4M ، C5M



ميزة لوحة PHE



	خاصية	مزايا	ما في ذلك بالنسبة لك!
أ	منطقة التوزيع	توزيع التدفق الفعال	يمنع سوء التوزيع
ب	منطقة نقل الحرارة بنمط اللوحة المموجة	يعزز الاضطراب ويقلل من التلوث	تأثير ممتاز لاستعادة الحرارة تعظيم وقت التشغيل
ج	أنظمة قفل اللوحة	تضمن مفاهيم "قفل الزاوية" و "قفل الفقاعة" حزمة ألواح ثابتة ومحاذاة جيدًا عند إغلاق الوحدة	عملية آمنة واقتصادية قدرة عالية على الخدمة الحد الأدنى من وقت تعطل الخدمة
د	نظام حشية EASYCLIP	حواف الحشية المشطوفة تثبت بسهولة في مكانها باستخدام القاذورات الخاصة بك يبقى في مكانه بشكل آمن ويوفر سلامة عالية في الختم	عملية موثوقة سهل وسريع الاستبدال لا حاجة لأدوات خاصة





نوع حشية PHE



يرجى التحقق من أن هناك ثلاثة أنواع شائعة من حشية النموذج المستخدمة في ماركة Sondex.





نوع لوحة PHE



"لوحة البدء مع حشية" "لوحة التدفق من جهة اليسار مع حشية" "لوحة تدفق اليد اليمنى مع حشية" لوحة نهاية مع حشية "



لوح حراري حراري طويل







• نظام التعليق:تتميز اللوحات بنظام تعليق معزز.يساعد نظام التعليق الصفائح على تحمل قوة الشد القوية ، ويمنع اختلال المحاذاة وانهيار الزوايا.هذا يجعل اللوحات استثمارًا قويًا ، حيث يتم زيادة عمر اللوحات وتقليل مدة الخدمة.
• منطقة التوزيع:تم تصميم منطقة التوزيع على اللوحات لمنع مناطق الركود ، وتضمن توزيعًا متساويًا للوسائط عبر اللوحة بأكملها.علاوة على ذلك ، فإن انخفاض الضغط في منطقة التوزيع يكون ضئيلاً ويستخدم في منطقة نقل الحرارة بدلاً من ذلك ، مما يؤدي إلى تحسين كفاءة نقل الحرارة.
• منطقة انتقال الحرارة:مع مساحة نقل الحرارة القصوى ، نحن قادرون على تقليل العدد الإجمالي للألواح اللازمة لتحقيق الأداء الأمثل.تم ضبط أنماط الألواح الخاصة بنا لكل تطبيق وتوفر أفضل الظروف الممكنة لنقل الحرارة. تتيح لك حلول M & C زيادة كفاءتك وتقليل استهلاكك للطاقة.



خدمة وصيانة المبادل الحراري للوحة M&C



يمكننا مساعدتك في تجنب المشكلات قبل ظهورها باستخدام برنامج مخصص ، بدءًا من دعم الصيانة الكامل إلى الخدمة المخصصة.سنعمل معك على أنسب جدول زمني لإجراء تشخيصات الأداء ، وتقطيع الألواح والتفتيش عليها ، وفحص الأخطاء مع عمليات الاستبدال السريعة ، والإصلاحات كما هو مطلوب.



سيقوم الفنيون المهرة لدينا بتفكيك المبادلات الحرارية بسرعة وتنظيف كل لوحة بخبرة باستخدام طرق اقتصادية وصديقة للبيئة.سيكون لدينا التثبيت الخاص بك وتشغيله بكامل طاقته مرة أخرى في أي وقت من الأوقات.نحن مجهزون تجهيزًا كاملاً لأداء CIP (التنظيف في المكان) حيثما أمكن ذلك.



إذا كان المبادل الحراري للوحة معيبًا أو ضعيف الأداء ، فستقوم خدمات الإصلاح لدينا بإعادة التثبيت إلى حالة العمل في لحظة.نحن نستبدل الحشيات التالفة أو البالية ، وكذلك الألواح التالفة أو المتسربة ، بأصول أصلية أو بدائل عالية الجودة تتطابق تمامًا مع مواصفات التركيب الخاص بك.



يمكننا أيضًا تحليل الإعداد الحالي الخاص بك لتحديد ما إذا كان يمكن تحسين التثبيت ، على سبيل المثال عن طريق زيادة عدد اللوحات في المبادل الحراري.هذه ترقية لنظامك بالكامل ، حيث تعمل المبادلات الحرارية الأكثر كفاءة على تحسين الأداء العام مع خفض تكاليف الطاقة.



مهما كانت احتياجاتك ، فإن فرق الخدمة المتفانية لدينا على أهبة الاستعداد لمساعدتك.



مراقبة الجودة



يقوم مفتشو مراقبة الجودة لدينا بفحص الألواح بدقة بحثًا عن أي عيوب.نجري اختبارات الصبغة لاكتشاف التسربات المحتملة في الألواح ، ونجري اختبارات الغاز لمبادلات الحرارة ذات الألواح القائمة على الأمونيا.



يجب أن تفي كل لوحة بمتطلبات الجودة الصارمة قبل شحنها لعملائنا ، لضمان حل دائم وعمر طويل.



نحن قادرون على إجراء التشخيص في الموقع.إذا اكتشفنا تسريب لوحات في التثبيت الحالي ، فيمكننا استبدالها بلوحات عالية الأداء تزيد من موثوقية وكفاءة نظامك.





صور مبادل حراري لوحة









M&C Heat Parts نبذة عن الشركة



تأسست M&C Heat Parts Co. ، Ltd في Wuxi ، Jiangsu.شركة M&C متخصصة في تصميم وتصنيع معدات نقل الحرارة عالية الجودة.تشتمل مجموعة المنتجات على الألواح والجوانات والمبادلات الحرارية ذات الألواح والمبادلات الحرارية ذات الحشوات والمبادلات الحرارية الملحومة بالنحاس.وبالتالي ، بصفتها أحد المنتجين القلائل في جميع أنحاء العالم ، تقدم M&C حلولًا بتصميمات ديناميكية حرارية مثالية لمختلف الصناعات وجميع التطبيقات تقريبًا.

توفر لك M&C خدمة الملحقات الشاملة والعلامات التجارية المتعددة والبدائل متعددة النماذج لاختيارك.سنلبي جميع متطلباتك من المبادل الحراري للوحة ونحافظ على تشغيل جهازك باستمرار من خلال التخزين الغني والاستجابة السريعة.

علاوة على ذلك ، لدينا نظام صارم لمراقبة الجودة وخدمة ما بعد البيع ، من شراء المواد إلى حزمة المنتج النهائي حتى استلام المنتج في حالة جيدة.تم استخدام منتجاتنا على نطاق واسع في جميع أنحاء العالم في مختلف المجالات.







M & C لوحة مبادل حراري ألواح وحشيات موديلات أخرى يوصى بها



Sondex / Danfoss - S4A ، S7 ، S20 ، S21 ، S22 ، S41 ، S43 ، S47 ، S65 ، S81 ، S86 ، S100 ، S120 ، S130 ، SFD7 ، SFD13 ، SW19 وما إلى ذلك ؛

APV / SPX - H17 و N25 و N35 و A055 و A085 و J060 و J092 و J107 و M92 و M107 و K55 و K71 و B110 و B134 و P105 و P190 و SR1 و SR2 و TR9GN و TR9AL وما إلى ذلك ؛

Tranter / Swep - GX12 و GL13 و GC26 و GC51 و GX26 و GX51 و GX42 و GX64 و GX85 و GX91 و GX140 و GX145 وما إلى ذلك ؛

API / Schmidt - Sigma 7 و Sigma 9 و Sigma 13 و Sigma 26 و Sigma 27 و Sigma 36 و Sigma 66 و Sigma 106 و Sigma 229 و Sigma Star 45 و Sigma Star 90 وما إلى ذلك ؛

Vicarb - V4 و V13 و V20 و V28 و V45 و V60 و V100 و V110 و V130 وما إلى ذلك ؛

هيساكا - EX11 ، EX15 ، EX15 ، LX026 ، LX195 ، LX395 ، LX595 ، RX135 ، RX395 ، RX595 ، UX115 ، UX225 ، UX395 ، UX495 ، UX815 ، UX995 وما إلى ذلك ؛

GEA - VT04 و VT10 و VT20 و VT40 و VT80 و VT405 و VT805 و VT1306 و NT50M و NT50X و NT100S و NT150S و NT150L و NT250M و NT250L وما إلى ذلك ؛

Funke - FP04 ، FP05 ، FP14 ، FP16 ، FP08 ، FP22 ، FP31 ، FP40 ، FP41 ، FP70 ، FP100 ، FP120 وهلم جرا ؛

Thermowave - TL200SS / PP ، TL250SS / PP ، TL400SS / PP.TL650SS / PP وهلم جرا ؛

DHP - DX143 و DX146 و DX20V و DX20DL و DX20DM و DX30S و DX36M وما إلى ذلك ؛

LHE - HT101 و HT102 و HT104 و HT151 و HT152 و HT202 و HT232 و HT233 وما إلى ذلك ؛



M & C لوحة مبادل حراري البضائع جاهزة للتسليم
