Sondex Danfoss S7 S7A مبادل حراري لوحة المطاط طوقا لمبادل حراري لوحة صغيرة الحجم

Sondex / Danfoss S7 / S7A لوحة مبادل حراري وحشية مطاطية لمبادل حراري صغير الحجم

S7 / S7A بناء مبادل حراري للوحة




إطار	لوحات	جوانات
يتكون المبادل الحراري من لوحة إطار (رأس) ولوحة ضغط (تابع) وقضيب حمل وقضيب سفلي وعمود.يتم استخدام مسامير الربط (التثبيت) للضغط على حزمة اللوحة معًا.الحجم والعدد يعتمد على نوع المبادل الحراري.	تتكون حزمة الألواح من صفائح ذات أخدود على طول حافة اللوحة وحول المنافذ.يعتمد عدد اللوحات ، وكذلك الحجم والأبعاد ، على الناتج الحراري المطلوب.اعتمادًا على التطبيق ، يمكن استخدام ألواح الفولاذ المقاوم للصدأ أو التيتانيوم	الأخدود الموجود في اللوحات يحمل الحشية الخاصة.الغرض من هذه الحشية هو منع اختلاط الوسائط والتسرب إلى الخارج.يتم اختيار الحشيات لتلائم التركيبة الفعلية لدرجة الحرارة والمقاومة الكيميائية والظروف الأخرى التي يمكن أخذها في الاعتبار.يمكن توفيرها في Viton أو Nitrile أو EPDM.

S7 / S7Aمواصفات مبادل حراري لوحة نموذج


مساحة السطح	0.07 درجة
زاوية لوحة ثيتا	55 درجة 125 درجة
قطر الاتصال	60 ملم
سمك المموج اللوح	2.6 ملم
طول مركز اللوحة * العرض	394 * 126 ملم
طول شكل اللوحة * العرض	498 * 230 مم



S7 / S7Aالمعلومات الفنية للمبادل الحراري للوحة





إطار	إطار مطلي إطار من الفولاذ المقاوم للصدأ ، مصمم للصناعات الغذائية والصناعات اليومية يأتي كلا الإطارين مع براغي تثبيت موضوعة حول حافة الإطار.
ضغط التصميم	الإطارات المطلية: 1.0 / 1.5 / 2.5 ميجا باسكال.(145/217/362 رطل لكل بوصة مربعة) إطار من الفولاذ المقاوم للصدأ: 1.0 / 1.6 ميجا باسكال (145/232 رطل لكل بوصة مربعة)
إطارات وسيطة	إطارات وسيطة وكتل زاوية من الفولاذ المقاوم للصدأ.
روابط	شفة DN150 / 6 "من الصلب الكربوني ، مبطنة بالمطاط أو مغطاة بـ AISI 316 أو التيتانيوم اتحادات الألبان DN100 / 4 "و DN125 / 5" و DN150 / 6 " وفق كل المعايير المعروفة.
مادة لوحة	AISI304 / 316 ، 254 SMO والتيتانيوم. مواد أخرى متاحة عند الطلب.
جوانات	يتم وضع الحشية في أخدود الحشية المغلق ، والذي يتكون من الألواح.هذا التصميم يجعل اللوحة مناسبة لضغوط العمل العالية.يتم توجيه اللوحات بقوة أثناء تجميع المبادل الحراري للوحة.المواد: NBR و EPDM و Viton. مواد أخرى متاحة عند الطلب.
معدات اضافية	غطاء أمان من الفولاذ المقاوم للصدأ سترة عازلة تجميع البراغي قدم الأساس للإطار المشترك شفة الصك ميزان الحرارة ومقياس الضغط

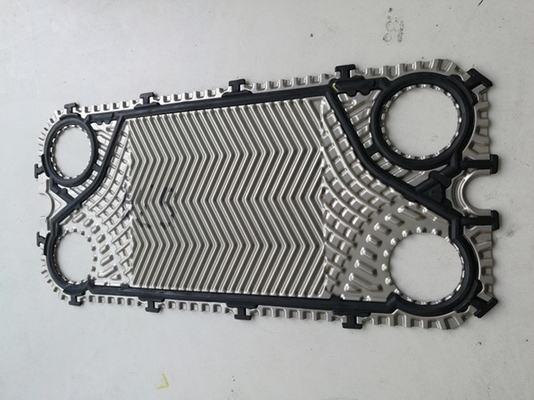

S7 / S7Aلوحة مبادل حراري حشية وصور لوحة









إطارات S7 / S7A



عدد اللوحات	L (طول الإطار) (مم)	W (مم)	همم)	Weigth max ، فارغ (كجم)	نوع الاتصال
S7A IS16
7-39	429	300 (11.81 بوصة)	745 (29.33 بوصة)	111	DN50 شفة أو 2 "أنبوب ملولب BSP
40-76	629			135
77-150	1029			181
151-206	1329			215
207-243	1529			240
244-336	2029			297
S7A IG16
7-50	437	300 (11.81 بوصة)	694 (27.32 بوصة)	116	أنبوب ملولب 2 بوصة BSP
51-69	537			127
70-87	637			139



ميزة لوحة PHE



	خاصية	مزايا	ما في ذلك بالنسبة لك!
أ	منطقة التوزيع	توزيع التدفق الفعال	يمنع سوء التوزيع
ب	منطقة نقل الحرارة بنمط اللوحة المموجة	يعزز الاضطراب ويقلل من التلوث	تأثير ممتاز لاستعادة الحرارة تعظيم وقت التشغيل
ج	أنظمة قفل اللوحة	تضمن مفاهيم "قفل الزاوية" و "قفل الفقاعة" حزمة ألواح ثابتة ومحاذاة جيدًا عند إغلاق الوحدة	عملية آمنة واقتصادية قدرة عالية على الخدمة الحد الأدنى من وقت تعطل الخدمة

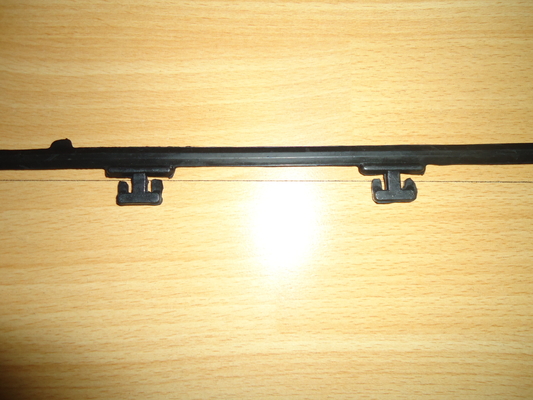

د	نظام حشية EASYCLIP	حواف الحشية المشطوفة تثبت بسهولة في مكانها باستخدام القاذورات الخاصة بك يبقى في مكانه بشكل آمن ويوفر سلامة عالية في الختم	عملية موثوقة سهل وسريع الاستبدال لا حاجة لأدوات خاصة

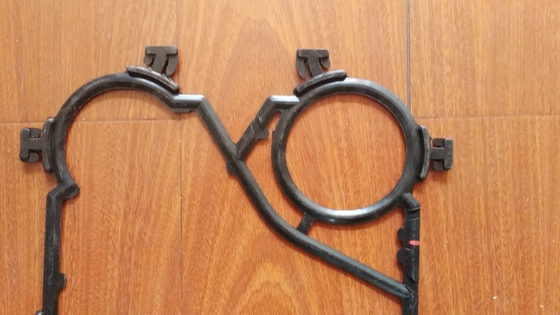

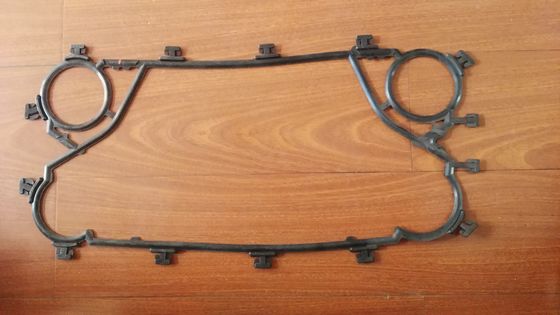

نوع حشية PHE



يرجى التحقق من أن هناك ثلاثة أنواع شائعة من حشية النموذج المستخدمة في ماركة Sondex.





نوع لوحة PHE



"لوحة البدء مع حشية" "لوحة التدفق من جهة اليسار مع حشية" "لوحة تدفق اليد اليمنى مع حشية" لوحة نهاية مع حشية "



لوح حراري حراري طويل







• نظام التعليق:تتميز اللوحات بنظام تعليق معزز.يساعد نظام التعليق الصفائح على تحمل قوة الشد القوية ، ويمنع اختلال المحاذاة وانهيار الزوايا.هذا يجعل اللوحات استثمارًا قويًا ، حيث يتم زيادة عمر اللوحات وتقليل مدة الخدمة.
• منطقة التوزيع:تم تصميم منطقة التوزيع على اللوحات لمنع مناطق الركود ، وتضمن توزيعًا متساويًا للوسائط عبر اللوحة بأكملها.علاوة على ذلك ، فإن انخفاض الضغط في منطقة التوزيع يكون ضئيلاً ويستخدم في منطقة نقل الحرارة بدلاً من ذلك ، مما يؤدي إلى تحسين كفاءة نقل الحرارة.
• منطقة انتقال الحرارة:مع مساحة نقل الحرارة القصوى ، نحن قادرون على تقليل العدد الإجمالي للألواح اللازمة لتحقيق الأداء الأمثل.تم ضبط أنماط الألواح الخاصة بنا لكل تطبيق وتوفر أفضل الظروف الممكنة لنقل الحرارة. تتيح لك حلول M & C زيادة كفاءتك وتقليل استهلاكك للطاقة.



خدمة وصيانة المبادل الحراري للوحة M&C



يمكننا مساعدتك في تجنب المشكلات قبل ظهورها باستخدام برنامج مخصص ، بدءًا من دعم الصيانة الكامل إلى الخدمة المخصصة.سنعمل معك على أنسب جدول زمني لإجراء تشخيصات الأداء ، وتقطيع الألواح والتفتيش عليها ، وفحص الأخطاء مع عمليات الاستبدال السريعة ، والإصلاحات كما هو مطلوب.



سيقوم الفنيون المهرة لدينا بتفكيك المبادلات الحرارية بسرعة وتنظيف كل لوحة بخبرة باستخدام طرق اقتصادية وصديقة للبيئة.سيكون لدينا التثبيت الخاص بك وتشغيله بكامل طاقته مرة أخرى في أي وقت من الأوقات.نحن مجهزون تجهيزًا كاملاً لأداء CIP (التنظيف في المكان) حيثما أمكن ذلك.



إذا كان المبادل الحراري للوحة معيبًا أو ضعيف الأداء ، فستقوم خدمات الإصلاح لدينا بإعادة التثبيت إلى حالة العمل في لحظة.نحن نستبدل الحشيات التالفة أو البالية ، وكذلك الألواح التالفة أو المتسربة ، بأصول أصلية أو بدائل عالية الجودة تتطابق تمامًا مع مواصفات التركيب الخاص بك.



يمكننا أيضًا تحليل الإعداد الحالي الخاص بك لتحديد ما إذا كان يمكن تحسين التثبيت ، على سبيل المثال عن طريق زيادة عدد اللوحات في المبادل الحراري.هذه ترقية لنظامك بالكامل ، حيث تعمل المبادلات الحرارية الأكثر كفاءة على تحسين الأداء العام مع خفض تكاليف الطاقة.



مهما كانت احتياجاتك ، فإن فرق الخدمة المتفانية لدينا على أهبة الاستعداد لمساعدتك.



مراقبة الجودة



يقوم مفتشو مراقبة الجودة لدينا بفحص الألواح بدقة بحثًا عن أي عيوب.نجري اختبارات الصبغة لاكتشاف التسربات المحتملة في الألواح ، ونجري اختبارات الغاز لمبادلات الحرارة ذات الألواح القائمة على الأمونيا.



يجب أن تفي كل لوحة بمتطلبات الجودة الصارمة قبل شحنها لعملائنا ، لضمان حل دائم وعمر طويل.



نحن قادرون على إجراء التشخيص في الموقع.إذا اكتشفنا تسريب لوحات في التثبيت الحالي ، فيمكننا استبدالها بلوحات عالية الأداء تزيد من موثوقية وكفاءة نظامك.





حل مشكلة PHE



إذا كانت لديك مشكلات مع المبادل الحراري من نوع اللوحة ، فيمكن حلها في معظم الحالات بواسطة أفرادك.يرجى الاطلاع أدناه على ملخص للمشكلات المحتملة بالإضافة إلى الأسباب والحلول المحتملة.



إن شرط الأداء السليم المستمر للمبادل الحراري من نوع اللوحة هو الامتثال الصارم للقيم المسموح بها للضغط ودرجة الحرارة المذكورة في لوحة الاسم.

تجاوز هذه القيم ، حتى لو كانت ذروة الضغط قصيرة الأمد ستؤدي إلى تلف الوحدة وتكون سبب المشكلات.



لتجنب الإصلاحات المكلفة ، ننصحك بإجراء أعمال التركيب والصيانة بواسطة موظفين مدربين بشكل صحيح.يمكنك أيضا الاتصال بنا.



مشكلة	سبب محتمل	حل ممكن
تسرب	في الوصلات	تحقق من البطانات المطاطية (إذا تم تركيبها) تحقق من حشية الفلنجة (إذا كانت مثبتة) تحقق من الحلقة O تناسب الأنابيب خالية من التوتر
	خلط الدوائر الابتدائية والثانوية	افحص الألواح بحثًا عن ثقوب و / أو شقوق
	في حزمة لوحة	تحقق من التجميع تحقق من حالة الحشيات تحقق من الوضع الصحيح للحشية
	شروط التشغيل تنحرف عن المواصفات	اضبط ظروف التشغيل
سعة غير كافية	الهواء في النظام	قم بإزالة الهواء من نظام الأنابيب تحقق من عمل الأنابيب بحثًا عن محابس الهواء المحتملة
	شروط التشغيل تنحرف عن المواصفات	اضبط ظروف التشغيل
	المبادل الحراري متسخ	نظف المبادل الحراري
	تم تبادل الاتصالات	أعد عمل الأنابيب
انخفاض ضغط مرتفع للغاية	تدفق كبير تدفق التصميم	اضبط التدفق
	القنوات في اللوحة (اللوحات) محظورة	شطف / نظيف
	قياسات غير صحيحة	تحقق من مؤشر الضغط
	متوسط ​​الانحراف عن التصميم	ستؤدي إضافة مانع التجمد على سبيل المثال إلى زيادة انخفاض الضغط
	الهواء في النظام	قم بإزالة الهواء من نظام الأنابيب تحقق من عمل الأنابيب بحثًا عن محابس الهواء المحتملة



صور مبادل حراري لوحة







M&C Heat Parts نبذة عن الشركة



تأسست M&C Heat Parts Co. ، Ltd في Wuxi ، Jiangsu.شركة M&C متخصصة في تصميم وتصنيع معدات نقل الحرارة عالية الجودة.تشتمل مجموعة المنتجات على الألواح والجوانات والمبادلات الحرارية ذات الألواح والمبادلات الحرارية ذات الحشوات والمبادلات الحرارية الملحومة بالنحاس.وبالتالي ، بصفتها أحد المنتجين القلائل في جميع أنحاء العالم ، تقدم M&C حلولًا بتصميمات ديناميكية حرارية مثالية لمختلف الصناعات وجميع التطبيقات تقريبًا.

توفر لك M&C خدمة الملحقات الشاملة والعلامات التجارية المتعددة والبدائل متعددة النماذج لاختيارك.سنلبي جميع متطلباتك من المبادل الحراري للوحة ونحافظ على تشغيل جهازك باستمرار من خلال التخزين الغني والاستجابة السريعة.

علاوة على ذلك ، لدينا نظام صارم لمراقبة الجودة وخدمة ما بعد البيع ، من شراء المواد إلى حزمة المنتج النهائي حتى استلام المنتج في حالة جيدة.تم استخدام منتجاتنا على نطاق واسع في جميع أنحاء العالم في مختلف المجالات.







M & C لوحة مبادل حراري ألواح وحشيات موديلات أخرى يوصى بها



Sondex / Danfoss - S4A ، S7 ، S20 ، S21 ، S22 ، S41 ، S43 ، S47 ، S65 ، S81 ، S86 ، S100 ، S120 ، S130 ، SFD7 ، SFD13 ، SW19 وما إلى ذلك ؛

APV / SPX - H17 و N25 و N35 و A055 و A085 و J060 و J092 و J107 و M92 و M107 و K55 و K71 و B110 و B134 و P105 و P190 و SR1 و SR2 و TR9GN و TR9AL وما إلى ذلك ؛

Tranter / Swep - GX12 و GL13 و GC26 و GC51 و GX26 و GX51 و GX42 و GX64 و GX85 و GX91 و GX140 و GX145 وما إلى ذلك ؛

API / Schmidt - Sigma 7 و Sigma 9 و Sigma 13 و Sigma 26 و Sigma 27 و Sigma 36 و Sigma 66 و Sigma 106 و Sigma 229 و Sigma Star 45 و Sigma Star 90 وما إلى ذلك ؛

Vicarb - V4 و V13 و V20 و V28 و V45 و V60 و V100 و V110 و V130 وما إلى ذلك ؛

هيساكا - EX11 ، EX15 ، EX15 ، LX026 ، LX195 ، LX395 ، LX595 ، RX135 ، RX395 ، RX595 ، UX115 ، UX225 ، UX395 ، UX495 ، UX815 ، UX995 وما إلى ذلك ؛

GEA - VT04 و VT10 و VT20 و VT40 و VT80 و VT405 و VT805 و VT1306 و NT50M و NT50X و NT100S و NT150S و NT150L و NT250M و NT250L وما إلى ذلك ؛

Funke - FP04 ، FP05 ، FP14 ، FP16 ، FP08 ، FP22 ، FP31 ، FP40 ، FP41 ، FP70 ، FP100 ، FP120 وهلم جرا ؛

Thermowave - TL200SS / PP ، TL250SS / PP ، TL400SS / PP.TL650SS / PP وهلم جرا ؛

DHP - DX143 و DX146 و DX20V و DX20DL و DX20DM و DX30S و DX36M وما إلى ذلك ؛

LHE - HT101 و HT102 و HT104 و HT151 و HT152 و HT202 و HT232 و HT233 وما إلى ذلك ؛



M & C لوحة مبادل حراري البضائع جاهزة للتسليم
