S8 S8A Sondex Danfoss ختم مبادل حراري لبسترة صغيرة الحجم

مبادل حراري S8 / S8A Sondex / Danfoss Plate من أجل بسترة صغيرة الحجم تستخدم في صناعة الأغذية

مبدأ تصميم المبادل الحراري للوحة S8 / S8A




نطاق الألواح من النوع S4A و S8A بأطوال تصل إلى 0.75 متر (2.5 قدم) والنمط الحراري "الطويل" سيغطي العديد من المهام حتى 6 متر مكعب / ساعة (26 جالونًا في الدقيقة) في حل تمرير واحد ، مما يعني أن جميع التوصيلات على جانب الرأس ، سيضمن ذلك سهولة عمل الأنابيب والخدمة ، ومن خلال تفكيك المبادل للخدمة ، لا يلزم إزالة الأنابيب.



تم تصميم مجموعة الألواح هذه لبسترة صغيرة الحجم تصل إلى 3.000 لتر / ساعة (اعتمادًا على نوع المنتج وملف درجة الحرارة) وتضمن معالجة المنتج بشكل لطيف وناعم.



يتم الحصول على نقل الحرارة ، عندما ينقل الوسط الدافئ الطاقة من خلال ألواح التدفق القوية الرفيعة بين القنوات ويسلمها إلى الوسط المعاكس البارد دون خلط الوسيطتين.يخلق تدفق التيار المعاكس الكفاءة المثلى.يتيح تصميم اللوحة والمدخل تنظيفًا فعالًا وسهلاً (التنظيف في المكان) لجميع الأسطح "المتدفقة".

S8 / S8A مواصفات مبادل حراري لوحة نموذج


مساحة السطح	0.08 درجة
زاوية لوحة ثيتا	أفقي 130 درجة عمودي 130 درجة
قطر الاتصال	28 ملم
سمك المموج اللوح	2.35 ملم
طول مركز اللوحة * العرض	656 * 70 ملم
طول شكل اللوحة * العرض	724 * 140 ملم

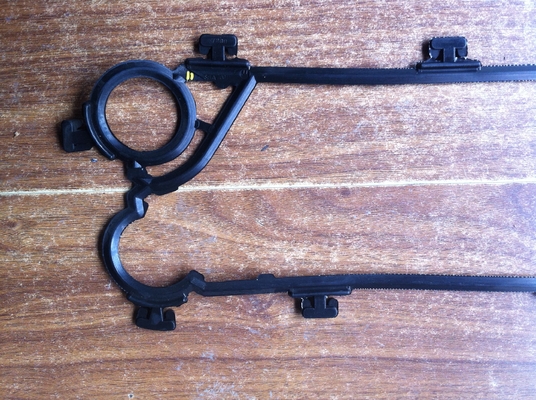

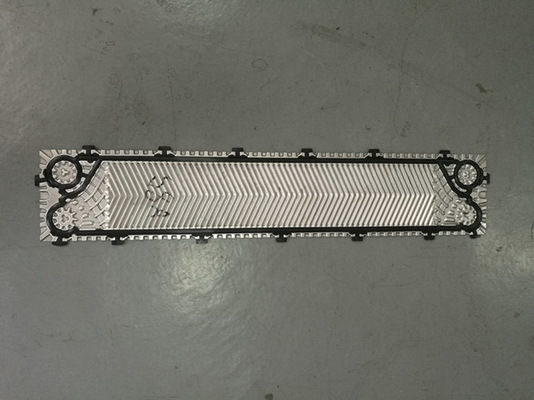

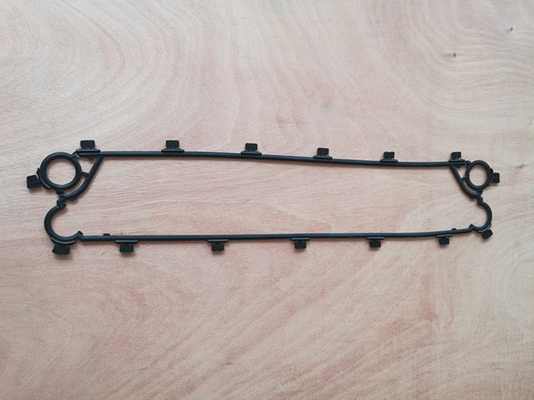

S8 / S8Aلوحة مبادل حراري حشية وصور لوحة









إطارات S8 / S8A



عدد اللوحات	L (طول الإطار) (مم)	W (مم)	همم)	Weigth max ، فارغ (كجم)	نوع الاتصال
S8A FG16
7-19	275	200 (7.87 بوصات)	758 (29.84 بوصة)	74	DN25 / 1 "اتحاد الألبان
20-30	325			79
31-53	425			92
54-76	525			105
S8A FS16
7-55	448	200 (7.87 بوصات)	913-943 (35.95 "-37.13")	77	DN25 / 1 "اتحاد الألبان
56-75	548			83
76-95	648			109
96-124	798			140



S8 / S8A لوحة مبادل حراري البيانات الفنية



نوع		S1	S4A	S6A	S8A
الأعلى.ضغط العمل	PN (شريط)	10.16
الأعلى.درجة حرارة التشغيل	درجة مئوية	حتى 180
دقيقة.درجة حرارة التشغيل		-10
متوسط ​​التدفق		الماء والسوائل المختلفة والبخار
حجم / قناة	أنا	0.09	0.17	0.13	0.21
حجم الاتصال		DN32 / 1.25 بوصة
نوع الاتصال		أنبوب 1.25 بوصة أو أنبوب ملولب من الفولاذ المقاوم للصدأ أو التيتانيوم (تتوفر مواد أخرى عند الطلب) DN 25/1 "اتحاد الألبان (لإطارات الصناعات الغذائية / الصحية فقط)
مادة لوحة		الفولاذ المقاوم للصدأ EN 1.4404 (AISI 316L) ، EN 1.4301 (AISI 304) ، SMO254 ، Hastelloy C276 ، التيتانيوم GR.1 مواد أخرى متاحة عند الطلب
سماكة الطبق	مم	0.5 مواد أخرى متاحة عند الطلب
مادة طوقا		NBR ، EPDM ، جبهة مالوكو مواد أخرى متاحة عند الطلب
نوع مرفق الحشية		Sonder Lock
بطانات في الوصلات		المطاط NBR ، EPDM ، جبهة مالوكو الفولاذ المقاوم للصدأ EN 1.4404 (AISI 316L) ، EN 1.4301 (AISI 304) ، SMO254 ، Hastelloy C276 ، التيتانيوم Gr.1
إطار		إطار مطلي ، اللون RAL 5010 (تتوفر ألوان أخرى عند الطلب) إطار من الفولاذ المقاوم للصدأ ، مصمم للتطبيقات الصحية (مثل صناعات الأغذية والألبان)
مواصفات طلاء الإطار		الطلاء متاح لفئات التآكل C2L ، C4M ، C5M



ميزة لوحة PHE



	خاصية	مزايا	ما في ذلك بالنسبة لك!
أ	منطقة التوزيع	توزيع التدفق الفعال	يمنع سوء التوزيع
ب	منطقة نقل الحرارة بنمط اللوحة المموجة	يعزز الاضطراب ويقلل من التلوث	تأثير ممتاز لاستعادة الحرارة تعظيم وقت التشغيل
ج	أنظمة قفل اللوحة	تضمن مفاهيم "قفل الزاوية" و "قفل الفقاعة" حزمة ألواح ثابتة ومحاذاة جيدًا عند إغلاق الوحدة	عملية آمنة واقتصادية قدرة عالية على الخدمة الحد الأدنى من وقت تعطل الخدمة
د	نظام حشية EASYCLIP	حواف الحشية المشطوفة تثبت بسهولة في مكانها باستخدام القاذورات الخاصة بك يبقى في مكانه بشكل آمن ويوفر سلامة عالية في الختم	عملية موثوقة سهل وسريع الاستبدال لا حاجة لأدوات خاصة







نوع حشية PHE



يرجى التحقق من أن هناك ثلاثة أنواع شائعة من حشية النموذج المستخدمة في ماركة Sondex.





نوع لوحة PHE



"لوحة البدء مع حشية" "لوحة التدفق من جهة اليسار مع حشية" "لوحة تدفق اليد اليمنى مع حشية" لوحة نهاية مع حشية "



لوح حراري حراري طويل





حل مشكلة PHE



إذا كانت لديك مشكلات مع المبادل الحراري من نوع اللوحة ، فيمكن حلها في معظم الحالات بواسطة أفرادك.يرجى الاطلاع أدناه على ملخص للمشكلات المحتملة بالإضافة إلى الأسباب والحلول المحتملة.



إن شرط الأداء السليم المستمر للمبادل الحراري من نوع اللوحة هو الامتثال الصارم للقيم المسموح بها للضغط ودرجة الحرارة المذكورة في لوحة الاسم.

تجاوز هذه القيم ، حتى لو كانت ذروة الضغط قصيرة الأمد ستؤدي إلى تلف الوحدة وتكون سبب المشكلات.



لتجنب الإصلاحات المكلفة ، ننصحك بإجراء أعمال التركيب والصيانة بواسطة موظفين مدربين بشكل صحيح.يمكنك أيضا الاتصال بنا.



مشكلة	سبب محتمل	حل ممكن
تسرب	في الوصلات	تحقق من البطانات المطاطية (إذا تم تركيبها) تحقق من حشية الفلنجة (إذا كانت مثبتة) تحقق من الحلقة O تناسب الأنابيب خالية من التوتر
	خلط الدوائر الابتدائية والثانوية	افحص الألواح بحثًا عن ثقوب و / أو شقوق
	في حزمة لوحة	تحقق من التجميع تحقق من حالة الحشيات تحقق من الوضع الصحيح للحشية
	شروط التشغيل تنحرف عن المواصفات	اضبط ظروف التشغيل
سعة غير كافية	الهواء في النظام	قم بإزالة الهواء من نظام الأنابيب تحقق من عمل الأنابيب بحثًا عن محابس الهواء المحتملة
	شروط التشغيل تنحرف عن المواصفات	اضبط ظروف التشغيل
	المبادل الحراري متسخ	نظف المبادل الحراري
	تم تبادل الاتصالات	أعد عمل الأنابيب
انخفاض ضغط مرتفع للغاية	تدفق كبير تدفق التصميم	اضبط التدفق
	القنوات في اللوحة (اللوحات) محظورة	شطف / نظيف
	قياسات غير صحيحة	تحقق من مؤشر الضغط
	متوسط ​​الانحراف عن التصميم	ستؤدي إضافة مانع التجمد على سبيل المثال إلى زيادة انخفاض الضغط
	الهواء في النظام	قم بإزالة الهواء من نظام الأنابيب تحقق من عمل الأنابيب بحثًا عن محابس الهواء المحتملة

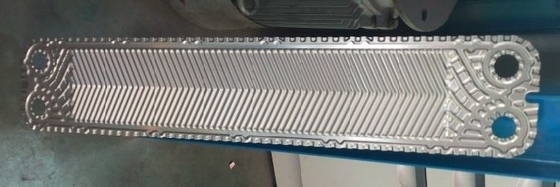

صور مبادل حراري لوحة
