لوحات Vicarb V20 PHE AISI316L وحشيات NBR

قطع الغيار Vicarb V20 Plate Gasket لمبادل حراري للوحة الحشية من الصين



وصف مبادل حراري للوح - مصطلحات عامة







ملاحظة: الإطار SAT مزود بفوهات مستقيمة (الطرازات V28 إلى V280)

الإطار SAT مزود بأكواع (90 درجة) (طرز V2 إلى V20)



المكونات الرئيسية

• الرؤوس الثابتة والمتحركة مصنوعة من ألواح فولاذية ذات جودة عالية وسميكة وصلبة.
• TOP GUIDE BAR ، متصل بالرأس الثابت ودعامة القدم.إنه يدعم حزمة اللوحة والرأس المتحرك مما يسمح بفك المبادل بسهولة من أجل الصيانة.
• يحتفظ BOTTOM GUIDE BAR باللوحات في موضعها ويضمن تمركزها.
• يتم تباعد قضبان TIE RODS بالتساوي حول محيط المبادل لتثبيت حزمة الألواح بين الرؤوس الثابتة والمتحركة.يمكن استخدام الأسطوانات الهيدروليكية لشد وفك حزمة الألواح.



المصطلح



يتم تحديد فوهات التوصيل بحرف ورقم.F للرأس الثابت ، M للرأس المتحرك.

V20 نموذج مبادل حراري لوحة المواصفات


مساحة السطح	0.2㎡
زاوية لوحة ثيتا	51 درجة 120 درجة
قطر الاتصال	70 ملم
سمك المموج اللوح	3.5 ملم
طول مركز اللوحة * العرض	875 * 130 ملم
طول شكل اللوحة * العرض	989 * 241 ملم



معلومات فنية للمبادل الحراري للوحة V20



- موقف تدفق سوائل تدفق الهواء الداخلي والمخرج



• هناك 4 احتمالات لتوصيل السوائل الأولية والثانوية.على أي حال ، يجب احترام التدفق الطبيعي (على سبيل المثال ، تدفق البخار من الأعلى إلى الأسفل).
• يتم تحديد مواقع المداخل والمنافذ في أوراق المواصفات.

تم تضمين V2 إلى V20
	1 تمرير / 1 تمرير		ملحوظة من حتى العبور		ملحوظة من ممرات ODD
	مدخل	مخرج	مدخل	مخرج	مدخل	مخرج
1) الدائرة 1 الدائرة 2	F1 F3	F4 F2	F4 م 4	م 3 F3	F1 م 4	م 3 F2
2) الدائرة 1 الدائرة 2	F2 F4	F3 F1	F3 م 3	م 4 F4	F2 م 3	م 4 F1
3) الدائرة 1 الدائرة 2	F3 F1	F2 F4	م 4 F4	F3 م 3	م 3 F2	F1 م 4
4) الدائرة 1 الدائرة 2	F4 F2	F1 F3	م 3 F3	F4 م 4	م 4 F1	F2 م 3

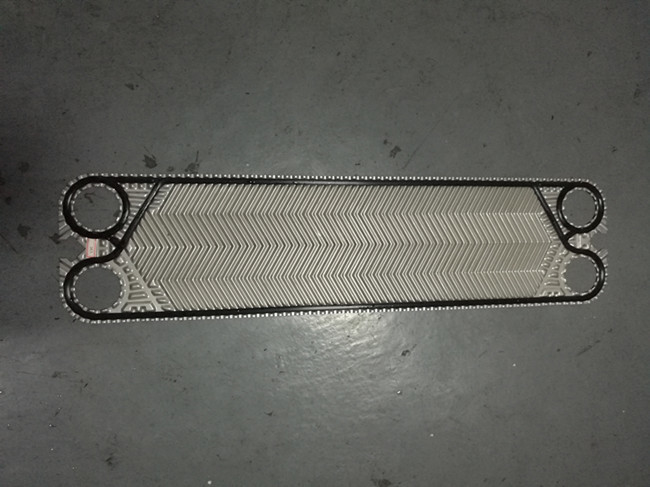

V20 لوحة مبادل حراري حشية وصور لوحة







إطار V20



• رأس ثابت - علامات يراها المراقب موضوعة أمام المبادل في مواجهة الرأس الثابت ؛
• رأس متحرك - علامات يراها مراقب موضوعة خلف المبادل في مواجهة الرأس المتحرك.
• يتم تثبيت الألواح بحشيات مواجهة للرأس الثابت ؛
• نهايات اللوحات مكتوب عليها N (شمال) و S (جنوب).
• يتم ترقيم اللوحات من الرأس الثابت إلى الرأس المتحرك ، ويتم تجميع اللوحة الأولى بحشية الزوايا الأربع ؛
• عادةً ما يتم تثبيت اللوحة الأولى بحيث يكون الشمال في الأعلى ثم الجنوب في الأعلى بدلاً من ذلك ، إلخ ...

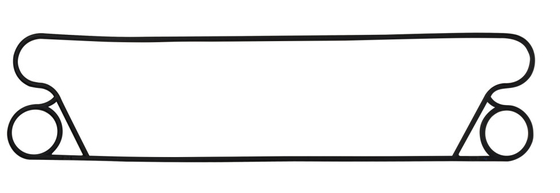

اتجاه الجوانات القياسي من V2 إلى V20



يتم تثبيت الحشيات دائمًا على نفس الجانب ، والمنافذ المعزولة هي NE-SE

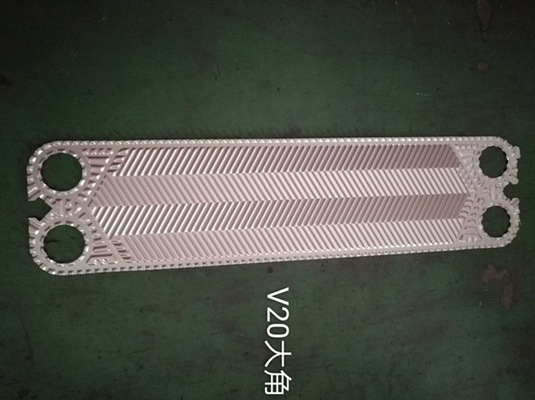

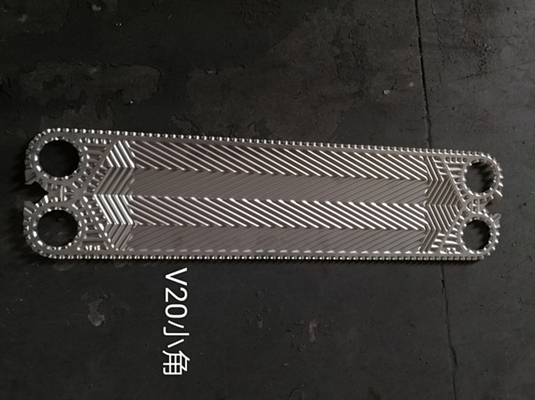

طبق V20



استخدام اللوحات الخاصة العادية من V2 إلى V20 للتكوين 1 PASS / 1 PASS EVEN / EVEN - ODD / ODD

صيانة المبادل الحراري للوح



- التنظيف اليدوي



قم بفك حزمة الألواح ، وانزع أذرع الربط ، وقم بترجمة الرأس المتحرك على القدم ، وحرك الألواح بعيدًا بحيث يتم تعليقها بشكل منفصل للسماح بالتنظيف بالفرشاة أو الماء المضغوط.



عند استخدام الماء عالي الضغط ، يجب وضع الألواح بشكل مسطح لتجنب التلف.

• لا تستخدم أبدًا الفرشاة المعدنية التي قد تتسبب في بداية التآكل على الألواح.
• احرص على عدم إتلاف حشيات الإحكام وتأكد من أنها جيدة قبل شد الإطار.

-التنظيف الكيميائي



يمكن تنظيف اللوحات دون تفكيك المبادل.قم بتوصيل نظام تنظيف على فتحات المبادل ، وجعل السائل المناسب يدور في كل دائرة.تأكد من تحمل مواد اللوح والوصلات والجوانات بشكل جيد.



ملاحظة مهمة!لا تستخدمي حمض الهيدروكلوريك أبدًا



صور مبادل حراري لوحة





M&C Heat Parts نبذة عن الشركة



تأسست M&C Heat Parts Co. ، Ltd في Wuxi ، Jiangsu.شركة M&C متخصصة في تصميم وتصنيع معدات نقل الحرارة عالية الجودة.تشتمل مجموعة المنتجات على الألواح والجوانات والمبادلات الحرارية ذات الألواح والمبادلات الحرارية ذات الحشوات والمبادلات الحرارية الملحومة بالنحاس.وبالتالي ، بصفتها أحد المنتجين القلائل في جميع أنحاء العالم ، تقدم M&C حلولًا بتصميمات ديناميكية حرارية مثالية لمختلف الصناعات وجميع التطبيقات تقريبًا.

توفر لك M&C خدمة الملحقات الشاملة والعلامات التجارية المتعددة والبدائل متعددة النماذج لاختيارك.سنلبي جميع متطلباتك من المبادل الحراري للوحة ونحافظ على تشغيل جهازك باستمرار من خلال التخزين الغني والاستجابة السريعة.

علاوة على ذلك ، لدينا نظام صارم لمراقبة الجودة وخدمة ما بعد البيع ، من شراء المواد إلى حزمة المنتج النهائي حتى استلام المنتج في حالة جيدة.تم استخدام منتجاتنا على نطاق واسع في جميع أنحاء العالم في مختلف المجالات.
