ترانتر GC26 لوحات مبادل حراري صغير الضغط وحشيات

وحدة Tranter GC26 PHE لقطع غيار مبادل حراري لإطار لوحة إسقاط الضغط الصغيرة



لوحة مبادل حراري مقدمة



في PHE ، تُنشئ اللوحات إطارًا حيث يتم ضغط الألواح برؤوس وقضبان ربط ، ويتم ضمان الختم بواسطة حشيات.تعمل الحشيات ، بالإضافة إلى تأثيرها الختم ، على توجيه تدفق السوائل ، ويتم وضعها على طول الأخاديد عند حواف الألواح.



درجات الحرارة القصوى المستخدمة لإغلاق المبادلات الحرارية بين 80 ℃ و 200 ℃ بينما الضغوط يمكن أن تصل إلى 25 بار.

الحشيات متوفرة في أنواع مختلفة من بوتيل أو مطاط السيليكون.



الخصائص الرئيسية لهذه الأنواع من المبادلات الحرارية هي:

- تفكيك سريع وسهل لعمليات التنظيف والتحكم

- التكيف مع ظروف التشغيل المتغيرة عن طريق إضافة أو إزالة لوحات الحرارة لتعديل التدفق الحراري المركب

- أي تسرب للسوائل بسبب الختم غير التام للحشيات لا يؤدي إلى تلوث السائل الآخر ولكن يتم توجيهه بعيدًا

- يمكن استخدام المواد التي لا تتكيف بشكل جيد مع اللحام ، مثل التيتانيوم

- الجوانات تحد من أقصى ضغط وقيم درجة حرارة

- التكاليف المرتفعة المحتملة بسبب تصميم القوالب والمكابس وجميع عمليات الإنتاج

- ارتفاع تكلفة الجوانات



GC26 مواصفات المبادل الحراري لوحة نموذج


مساحة السطح	0.26㎡
زاوية لوحة ثيتا	66 درجة 114 درجة
قطر الاتصال	105 ملم
سمك المموج اللوح	4 ملم
طول مركز اللوحة * العرض	779 * 226.5 ملم
طول شكل اللوحة * العرض	941 * 384 ملم



المعلومات الفنية للمبادل الحراري للوحة GC26





أبعاد الاتصال القياسية	DN100
شد الترباس	م 20
عدد مسامير الربط الطويلة (T.إل)	4
عدد مسامير الربط القصيرة (Ts)	6
سمك الغطاء	35 ملم
وزن شريط التوجيه	11 كجم / م
وزن شريط التوجيه المقوى	17 كجم / م
وزن مسمار الربط	2.0 كجم / م
البعد	4.5 * ن مم
البعد C	LG + 41 ملم
البعد F	LG + 6 ملم
لوحة الوزن + طوقا (W) AISI 304/316 0.5 مم AISI 304/316 0.6 ملم التيتانيوم 0.5 ملم التيتانيوم 0.6 ملم	1.5 كجم 1.8 كجم 1.0 كجم 1.1 كجم
وزن الإطار	313 + ن * واط كجم



ماكس عدد اللوحات	LTإل	ال جي	ج	F
19	250	600	641	606
37	375	600	641	606
54	500	600	641	606
56	500	1000	1041	1006
92	750	1000	1041	1006
113	1000	1000	1041	1006
129	1000	1350	1391	1356
164	1250	1350	1391	1356
181	1250	1550	1591	1556
166	1250	1550	1591	1556
194	1500	1550	1591	1556
203	1500	1900	1941	1906
245	2000	1900	1941	1906
276	2000	2250	2291	2256
297	-	2250	2291	2256
407	-	3000	3041	3006



LT L = طول مسمار الربط الطويل ، بناءً على 6.8 * n +118 مم

LG = طول شريط التوجيه ، بناءً على 6.9 * n +230 mm

n = عدد الألواح (LG> 2875 مم شريط توجيه مقوى ارتفاع + 60 مم.

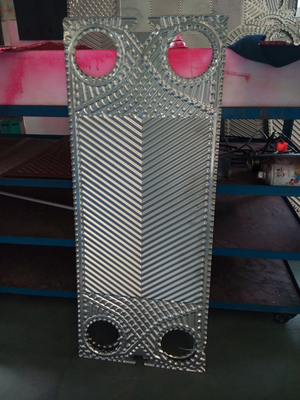

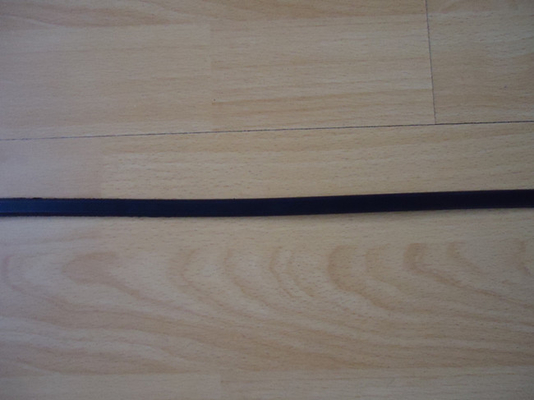

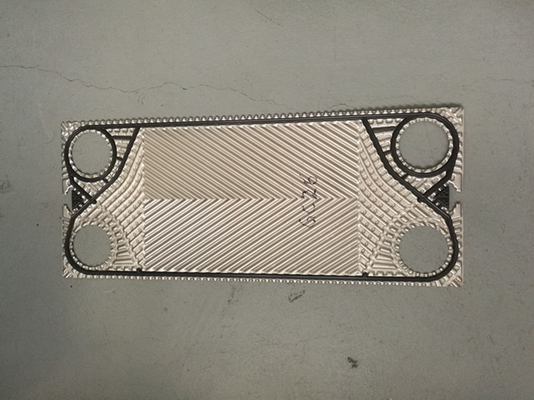

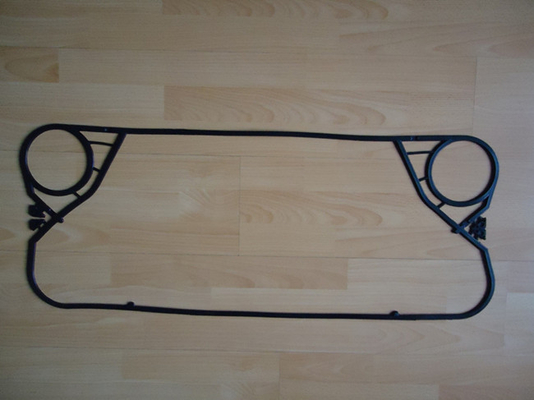

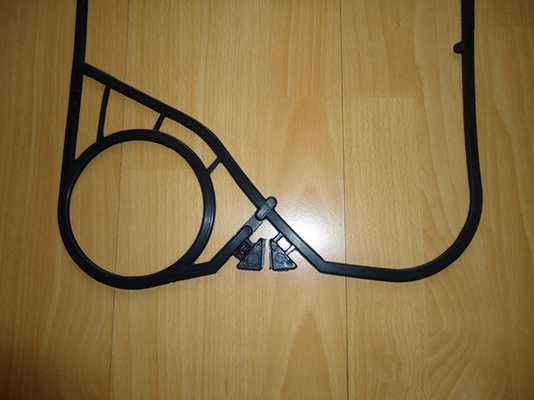

GC26 لوحة مبادل حراري حشية وصور لوحة





لوحات سلسلة GC



لوحات GCP

تعد التطبيقات التي تتطلب انخفاض الضغط المنخفض أو يكون حجم الوحدة محدودًا بسبب انخفاض الضغط (ثيتا المنخفض) مطابقًا تمامًا للوحة سلسلة GCP.



تم تصميم لوحات سلسلة GCP بنمط متعرج تقليدي ، مع أخدود الحشية في المستوى السفلي.يستخدم تصميم اللوحة اتجاه التدفق المتوازي ، على عكس سلسلة GX ، التي تتميز بالتدفق القطري عبر اللوحة.نظرًا لعمق السحب الأعمق والنمط في منطقة توزيع التدفق ، فإن لوحات سلسلة GCP تنتج ضغطًا أقل بكثير من لوحات سلسلة GX المقابلة.يتوفر كلا الإصدارين المرتفع والمنخفض من ثيتا في جميع لوحات سلسلة GCP الثلاثة.هذا يسمح بالمرونة لتلبية مجموعة واسعة من التطبيقات.



مواد الألواح القياسية هي EN 1.4301 (304SS) و EN 1.4401 (316SS) والتيتانيوم ، ولكن يمكن تلبية متطلبات Hastelloy C-276 أو 254SMO أو غيرها من السبائك المشكلة على البارد.مواد الحشية القياسية هي NBR و EPDM و Flouroelastomer.



لوحات GCD

تعتبر لوحات سلسلة GCD مثالية للتطبيقات ذات الاختلاف الصغير جدًا في درجات الحرارة ، وقد تم تصميم لوحات GCD-016 و GCD-044 و ​​GCD-054 بنمط متعرج تقليدي واتجاه تدفق قطري مع أخدود الحشية في المستوى السفلي.



مواد الألواح القياسية هي EN 1.4301 (304SS) ، EN 1.4401 (316SS).مادة الحشية القياسية هي NBR.



نوع	حجم الاتصال	نوع	حجم الاتصال
GCP-026	DN100	GCD-016	DN50
GCP-051	DN150	GCD-044	DN100
GCP-060	DN200	GCD-054	DN150



اختيار الحشية GC26



جوانات لاصقة

حشوات الألواح M & C عبارة عن لدائن مطاطية مصبوبة بشكل خاص لضمان الأداء المتفوق.

تتوفر العديد من مواد الحشية - NBR و EPDM و Viton و Neoprene و Butyl.Hypalon و NBR المغلف بالتفلون وغيرها - لتتناسب مع ظروف العملية الخاصة بك ، إلى أقصى درجات حرارة تشغيل تبلغ 180 درجة مئوية.



حشوات تثبيت

ضع في اعتبارك نظام الحشية الخالية من الصمغ M&C Clip-on حيثما كان التنظيف المنتظم ضروريًا أو عندما تقصر السوائل الشديدة من عمر الحشية.يتيح التصميم الفريد تثبيتًا سهلًا وسريعًا للتثبيت من أجل الإغلاق المؤكد والإزالة البسيطة.

يتوفر القصاصة في NBR و EPDM ، كلاهما صناعي وتصنيفات FDA.يتم تشكيل هذه الحشيات الدقيقة تحت ضوابط تصنيع صارمة ومعالجتها بالبيروكسيد لحياة طويلة ومقاومة ممتازة لمجموعة الضغط.





يتميز المبادل الحراري للألواح GC26 مع المبادلات ذات الغلاف والأنبوب



لماذا تملأ غرفة المحرك بمعدات ثقيلة ضخمة الحجم ، في حين أن الكفاءة والاقتصاد هما عاملان حيويان؟



يبلغ حجم المبادل الحراري للوحة من M&C حوالي 1/3 من الحجم و 1/6 من وزن المبادل ذي الأنبوب الصدفي ذي الأداء المماثل.حتى لو كان من المعقول الاستثمار في مبادل أنبوبي ، فإن تكلفة دورة حياة هذا ستكون أعلى بكثير من مبادل حراري لوحة.



أحد الأسباب هو أن خصائص نقل الحرارة للمبادل الحراري اللوحي تكون أعلى من 3 إلى 5 مرات.آخر هو نهج درجة الحرارة القريبة التي تصل إلى 1.

الكفاءة تؤتي ثمارها!



يوفر المبادل الحراري للوحة العديد من المزايا مقارنة بالمبادلات التقليدية ذات الغلاف والأنبوب

• أكثر كفاءة بنسبة تصل إلى 50٪
• أكثر إحكاما بنسبة تصل إلى 90٪
• 3-5 مرات قيم k أعلى
• تصميم تدفق مضطرب فريد من نوعه
• درجة حرارة أقرب - منخفضة تصل إلى 1 درجة مئوية
• مطلوب مواد أقل بكثير - استخدام أقل للسبائك الغريبة أو التيتانيوم

ميزة مبادل حراري لوحة

• آثار أقدام أصغر بكثير
• أخف وزنا
• تركيب أسهل
• أسطح مبادل حراري قابلة للإزالة لتنظيف فعال
• تسخين أو تبريد أسرع بسائل طاقة أقل
• تدفق مضطرب لمقاومة التحجيم أفضل وموثوقية أكبر
• فولاذ أقل ، سعر شراء أقل ، مهلة أقصر ، توصيل أقل تكلفة



كيفية توفير صيانة المبادل الحراري للوحة؟



يتم توفير صيانة المبادل الحراري للوحة من خلال طريقتين متميزتين:

• التنظيف في مكانه (CIP) الصيانة في الموقع.
• صيانة مرافق التنظيف المعتمدة خارج الموقع.

الفرق الأساسي بين هاتين الطريقتين ليس كيف ، ولكن أين ومن يقوم بالصيانة.يتم تنفيذ CIP في مصنع التصنيع من أجل الاستعادة السريعة واستخدام المعدات المستمر ، وعادة ما يتم إجراؤها بواسطة الشخص المسؤول عن الصيانة.يتطلب استخدام مرفق التنظيف المعتمد للصيانة إزالة المعدات وشحنها إلى منشأة خارج المصنع حيث يقوم موظفو الصيانة المعتمدون بخدمة المبادل الحراري للوحة.إن إلقاء نظرة فاحصة على كل طريقة سيساعد على وضع الضوء على الأفضل.



صيانة CIP.نظرًا لمزايا الطحالب السريعة في دورة الصيانة ، فإن CIP هي طريقة صيانة جذابة.إنه أسرع وأكثر ملاءمة وبساطة.إنها أيضًا طريقة تنظيف مفضلة عند معالجة السوائل المسببة للتآكل بشكل خاص.عادةً ما تكون عملية CIP كما يلي:

• تم إيقاف تشغيل وحدة المبادل الحراري للوحة.
• يتم تصريف جميع السوائل من الوحدة.الوحدات ذات الممر الواحد تستنزف ذاتيًا.قد تتطلب الوحدات متعددة المسارات فتحات تصريف خاصة.
• يتم تدوير محلول التنظيف المحدد مسبقًا عبر الوحدة بتدفق من الأسفل إلى الأعلى لإغراق الوحدة بالكامل ومنع توجيهها.عندما يتقرر أن المحلول لم يعد يتفاعل مع المواد الموجودة داخل الوحدة ، يكون التنظيف قد اكتمل.
• يتم تفريغ الوحدة من محلول التنظيف ، وإذا لزم الأمر ، يتم شطفها بالماء وإعادة وضعها على الإنترنت.

مرافق التنظيف المعتمدة. تميل عيوب مرافق التنظيف المعتمدة إلى أن تقاس بالتكلفة الأولية ونادرًا ما يتم قياسها بالمزايا الحقيقية التي يتم تحقيقها.



في منشأة تنظيف معتمدة ، يتم تسجيل كل لوحة وفحصها بصريًا لتحديد ما إذا كانت تستحق التجديد.يتم إبلاغ العميل إذا كانت أي لوحة غير مقبولة ولماذا.يقوم المرفق بفحص قاعدة البيانات الخاصة به للتأكد من المواصفات الأصلية للمبادل الحراري للوحة ثم يقوم بإجراء فحص بصري دقيق للحشيات ونقاط الاتصال على اللوحات المتبقية لتحديد ما إذا كان هناك أي تآكل أو تغيير واضح عن المواصفات الأصلية.ثم يتم تحديد عملية التنظيف والمعالجة الدقيقة المطلوبة.



يتم غسل الألواح بالضغط وشطفها وتعريضها إما لفصل مادة كاوية ساخنة و / أو إجراء يدوي لإزالة الحشية والقشور.يتم تعريضهم للغطس في مجموعة متنوعة من الأحماض المتوافقة مع مادة الصفيحة لإزالة توازن أي تفسيرات.يتم فحص اللوحات التي يتم تنظيفها بصريًا بشكل كامل ويتم اختبار نسبة 10 بالمائة من عينات الألواح ذات اختراق الصبغة.يتم رش كل لوحة تم اختبارها بصبغة وتفتيشها تحت ضوء الترا بنفسجي لتحديد أي تسريبات أو شقوق في ثقب الدبوس.بعد هذا الإجراء ، يتم غسل الألواح بالضغط وشطفها مرة أخرى لإزالة كل آثار الصبغة.



يتم بعد ذلك إعادة حشوات الألواح باستخدام مادة لاصقة حشية بمواصفات OEM تسهل الإصلاح الميداني إذا لزم الأمر.تخضع اللوحات لفحص شامل قبل تعبئتها وشحنها.يتم اختبار الوحدات هيدروستاتيكيًا قبل الشحن.



صور مبادل حراري لوحة





M&C Heat Parts نبذة عن الشركة



تأسست M&C Heat Parts Co. ، Ltd في Wuxi ، Jiangsu.شركة M&C متخصصة في تصميم وتصنيع معدات نقل الحرارة عالية الجودة.تشتمل مجموعة المنتجات على الألواح والجوانات والمبادلات الحرارية ذات الألواح والمبادلات الحرارية ذات الحشوات والمبادلات الحرارية الملحومة بالنحاس.وبالتالي ، بصفتها أحد المنتجين القلائل في جميع أنحاء العالم ، تقدم M&C حلولًا بتصميمات ديناميكية حرارية مثالية لمختلف الصناعات وجميع التطبيقات تقريبًا.

توفر لك M&C خدمة الملحقات الشاملة والعلامات التجارية المتعددة والبدائل متعددة النماذج لاختيارك.سنلبي جميع متطلباتك من المبادل الحراري للوحة ونحافظ على تشغيل جهازك باستمرار من خلال التخزين الغني والاستجابة السريعة.

علاوة على ذلك ، لدينا نظام صارم لمراقبة الجودة وخدمة ما بعد البيع ، من شراء المواد إلى حزمة المنتج النهائي حتى استلام المنتج في حالة جيدة.تم استخدام منتجاتنا على نطاق واسع في جميع أنحاء العالم في مختلف المجالات.
