المبادلات الحرارية Varitherm GEA Plate VT20 OEM PHE Plates Gaskets لصناعة المواد الغذائية

المبادلات الحرارية للألواح Varitherm GEA VT20 / VT20P / VT20M OEM PHE لوحات وحشيات في صناعة الأغذية

VT20 / VT20P / VT20M بناء مبادل حراري للوحة



باستخدام Safetytherm ، نجح الخبراء في تصميم نسخة موثوقة للغاية من المبادل الحراري التقليدي للوحة محكمة الغلق.لوحان رفيعان للغاية مع فتحات مدخل ومخرج ملحومة تشكل فجوة تسرب صغيرة داخل لوحة مزدوجة الجدار.في حالات نادرة حدوث تشققات في الصفائح ، يضمن هذا المحلول الذكي المزود بقنوات تسرب خاصة استبعاد خليط من الوسائط غير المتوافقة وأن يكون التسرب مرئيًا.



يلبي التصميم المدمج ووظيفة Safetytherm المعايير العالية.يمكن لعملائنا أن يكونوا على يقين من شيء واحد: Safetytherm هو مثال ساطع على حل مزدوج اللوحة فعال ومنخفض الصيانة والذي يضمن مستوى عالٍ من سلامة الإنتاج.

مواصفات مبادل حراري لوحة نموذج VT20


مساحة السطح	0.26㎡
زاوية لوحة ثيتا	127 درجة 127 درجة
قطر الاتصال	79 ملم
سمك المموج اللوح	3.9 ملم
طول مركز اللوحة * العرض	868 * 212 ملم
طول شكل اللوحة * العرض	999 * 337 ملم



VT20/ VT20P / VT20M المعلومات الفنية للمبادل الحراري للوحة





نموذج	حجم الاتصال	خافت	خافت	ديم
VT20 Safetytherm	3 بوصة (DN80)	21.4 بوصة (620 ملم)	56.6 بوصة (1488 ملم)	حتى 127 بوصة (3235 ملم)
VT40 Safetytherm	5 "(DN125)	28.0 بوصة (710 مم)	74.2 بوصة (1885 ملم)	حتى 139 بوصة (3535 ملم)



لوحة نقل الحرارة: 316L الفولاذ المقاوم للصدأ.

طوقا: NBR و EPDM و Viton وغيرها عند الطلب.

اتصال المنفذ: غير مُبطن ، ومبطنة بالمعدن ، وشفة رقبة مرتفعة ملحومة وغيرها عند الطلب.

أقصى ضغط تصميم: 230 رطل لكل بوصة مربعة (16 بار)

أقصى درجة حرارة للتصميم: 370 درجة فهرنهايت (190 درجة مئوية) ، حسب اختيار الحشية

الحد الأقصى التقريبي لمعدل تدفق السائل: VT20 أمان حراري: 440 جرامًا في الدقيقة (100 متر مكعب / ساعة)

VT40 أمان حراري: 924 جالونًا في الدقيقة (210 متر مكعب / ساعة)

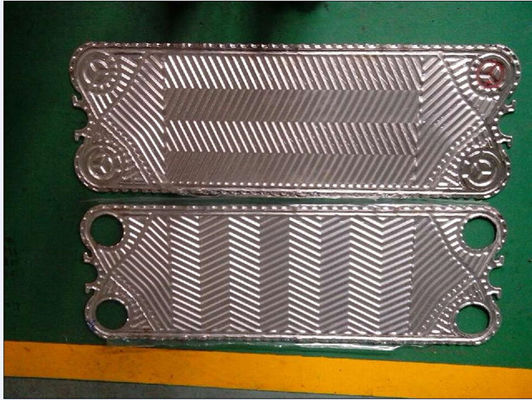

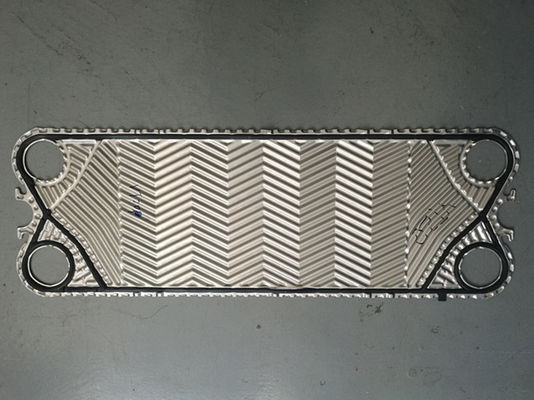

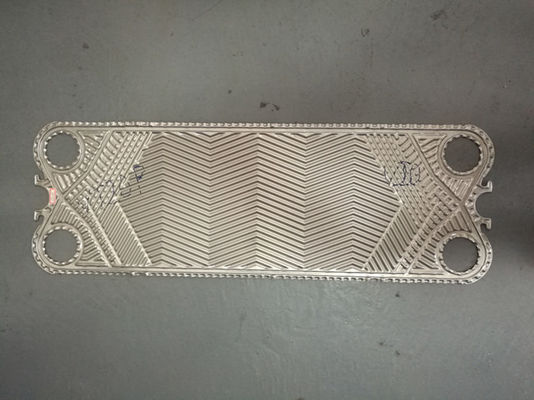

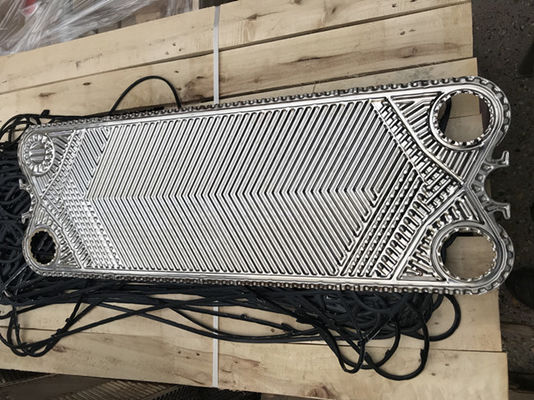

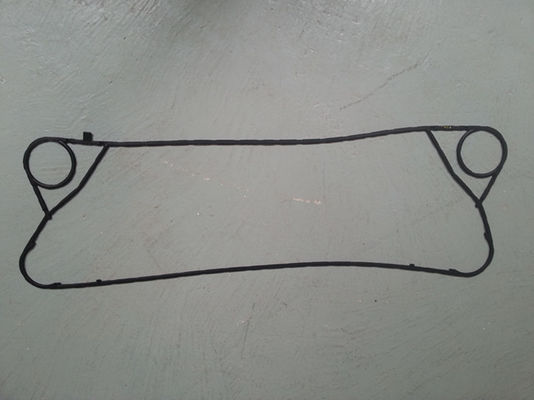

VT20/ VT20P / VT20M لوحة مبادل حراري حشية وصور لوحة





VT20/ VT20P / VT20M مبادل حراري ذو لوحة حشوات - تنوع منتج منتظم متنوع



سواء في تسخين أو تبريد السوائل التي تحتوي على جسيمات يصل حجمها إلى 2 مم ، أو في أبخرة التكثيف أو في تبريد الغاز وإزالة الرطوبة بالغاز في حالات خاصة - تقدم المبادلات الحرارية ذات الألواح Varitherm حلاً مقنعًا مع أوسع نطاق ممكن من التطبيقات.



سلسلة Varitherm لها حجتان مقنعتان لصالحها.أولاً ، هناك مجموعة واسعة من المواد المتاحة ، بما في ذلك 1.40301 / AISI304 ، والسبائك القائمة على النيكل ، و Incolloy ، والنيكل ، والتنتالوم والتيتانيوم.ثانيًا ، يأتي مع مجموعة أطباق فردية يمكن توسيعها بسهولة لتلبية احتياجاتك المستقبلية.وهذا يجعل Varitherm Series الحل الاقتصادي الأمثل لكل تطبيق تقريبًا.



المزايا في لمحة
ضغط التشغيل يصل إلى 25 بارًا ، واختبار الضغط حتى 32.5 بارًا	لوحات بمختلف المقاسات والتمويجات والمواد	نظام الحشية LocIn الخالي من المواد اللاصقة لأحجام النماذج VT20-VT80
مواد حشية NBR و EPDM و FPM	تتوفر مواد حشية خاصة ، مثل السيليكون والهايبالون والبوتيل عند الطلب	إطارات مصقولة لجميع مقاسات الموديلات
إطارات من الفولاذ المقاوم للصدأ لأحجام النماذج من VT04 إلى VT80



الفوائد في لمحة

مستوى عال من سلامة الإنتاج نقل الحرارة الفعال تصميم مضغوط مخاطر تسرب منخفضة سهولة الصيانة



التعامل اللطيف مع المنتج



إن المعالجة اللطيفة للمنتجات الناتجة عن التمويج الناعم تجعل من Varitherm الاختيار الواضح لصناعة المواد الغذائية.





نوع PHE من Safetherm و Varitherm



السلامة	VT10 VT20 VT40
فاريثرم	VT04 VT10 VT20 VT40 VT80 VT130 VT180 VT250 VT405 VT805 VT1306 VT2508



VT20/ VT20P / VT20M إطار



تتوفر PHEs في العديد من إصدارات الإطارات الخاصة بالتطبيق.الإصدارات الأساسية هي تصميمات C و B ، مع استخدام التصميم B في المقام الأول لحزم الألواح الأطول ، وتتميز المتغيرات من هذه التصميمات بمزيد من الاختصارات.





يتم استخدام إصدارات خاصة من الفولاذ غير القابل للصدأ في تطبيقات المواد الغذائية والأدوية ويمكن أن تشتمل على ألواح وسيطة لفصل الأقسام الفردية.

بعض الإطارات مجهزة بقواعد قابلة لضبط الارتفاع





استكشاف أخطاء PHE وإصلاحها



1. الأداء غير الكافي



عيب	سبب	علاج
انخفاض انتقال الحرارة	الودائع على لوحات HE	تنظيف لوحات HE - تنظيف ألواح HE أثناء فتح PHE وتنظيف ألواح HE أثناء إغلاق PHE.
	تختلف العملية ووسائط التدفق وما إلى ذلك عن حالة التصميم	احصل على تصميم PHE مع بيانات التشغيل الجديدة التي تم فحصها بواسطة M&C
فقدان الضغط المفرط	سد فجوات التدفق المتشعب يعيق التدفق	تنظيف لوحات HE - تنظيف ألواح HE أثناء فتح PHE وتنظيف ألواح HE أثناء إغلاق PHE.
	التركيب غير الصحيح للوحات HE يعيق التدفق	تحقق من أمر التثبيت عن طريق مخطط الدائرة
	تختلف العملية ووسائط التدفق وما إلى ذلك عن حالة التصميم	احصل على تصميم PHE مع بيانات التشغيل الجديدة التي تم فحصها بواسطة M&C



2. التسريبات



عيب	سبب	علاج
التسريبات بين لوحات HE - تهرب وسائط التدفق من حزمة لوحة HE	أبعاد الشد غير الصحيحة لـ PHE	تحقق من أبعاد الشد الصحيحة وفقًا لبيانات لوحة التصنيف
	ضغط التشغيل المفرط	تحقق من ضغط التشغيل وفقًا لبيانات لوحة التصنيف
	درجات حرارة التشغيل مرتفعة جدًا / منخفضة جدًا	تحقق من درجات حرارة التشغيل وفقًا لبيانات لوحة التصنيف
	حشيات لوحة HE غير مثبتة بشكل صحيح	افتح PHE وقم بتصحيح مقعد حشيات اللوحة HE
	حشيات لوحة HE متسخة	افتح PHE وقم بتنظيف حشوات لوحة HE
	حشيات لوحة HE إما معيبة أو صلبة	افتح PHE واستبدل حشيات لوحة HE
التسربات بين ألواح وإطارات HE ، ألواح التقوية والألواح الوسيطة	لوحة HE مثبتة بشكل غير صحيح وحشيات الإطار	افتح PHE والمقعد الصحيح للوحة وحشيات الإطار
	صفيحة HE وحشيات الإطار متسخة	افتح PHE وقم بتنظيف لوحة HE وحشيات الإطار
	لوحة HE وحشيات الإطار معيبة	افتح PHE واستبدل لوحة HE وحشيات الإطار
التسريبات بين اتصال الإطار وأنابيب	الحمل الزائد لوصلة الإطار من الأنابيب	تقليل الأحمال المتصلة بالقيم المسموح بها
	حشية مثبتة بشكل غير صحيح	ارخي اتصال الإطار وصحح مقعد الحشية
	حشية متسخة	ارخي اتصال الإطار ونظف الحشية
	حشية معيبة	اربط اتصال الإطار واستبدل الحشية
	لم يتم إحكام ربط الفلنجة بشكل كافٍ	افحص الحشية وأعد ربط التوصيل بالتساوي إذا لزم الأمر
لوحات HE تالفة	تشديد مفرط لحزمة ألواح HE (أبعاد الشد أقل من دقيقة)	استبدال لوحات HE المعيبة
لوحات HE تالفة	تآكل مادة اللوح HE	تحقق من تصميم PHE فيما يتعلق بوسائط التدفق ، اتصل بـ M&C
لوحات HE التالفة في بداية أو في نهاية PHE	التأريض غير الصحيح عند اللحام بوصلات خاصة لفتح إطار توصيل الأنابيب	استبدال لوحات HE المعيبة



صور مبادل حراري لوحة





M&C Heat Parts نبذة عن الشركة



تأسست M&C Heat Parts Co. ، Ltd في Wuxi ، Jiangsu.شركة M&C متخصصة في تصميم وتصنيع معدات نقل الحرارة عالية الجودة.تشتمل مجموعة المنتجات على الألواح والجوانات والمبادلات الحرارية ذات الألواح والمبادلات الحرارية ذات الحشوات والمبادلات الحرارية الملحومة بالنحاس.وبالتالي ، بصفتها أحد المنتجين القلائل في جميع أنحاء العالم ، تقدم M&C حلولًا بتصميمات ديناميكية حرارية مثالية لمختلف الصناعات وجميع التطبيقات تقريبًا.

توفر لك M&C خدمة الملحقات الشاملة والعلامات التجارية المتعددة والبدائل متعددة النماذج لاختيارك.سنلبي جميع متطلباتك من المبادل الحراري للوحة ونحافظ على تشغيل جهازك باستمرار من خلال التخزين الغني والاستجابة السريعة.

علاوة على ذلك ، لدينا نظام صارم لمراقبة الجودة وخدمة ما بعد البيع ، من شراء المواد إلى حزمة المنتج النهائي حتى استلام المنتج في حالة جيدة.تم استخدام منتجاتنا على نطاق واسع في جميع أنحاء العالم في مختلف المجالات.







M & C لوحة مبادل حراري ألواح وحشيات موديلات أخرى يوصى بها



Sondex / Danfoss - S4A ، S7 ، S20 ، S21 ، S22 ، S41 ، S43 ، S47 ، S65 ، S81 ، S86 ، S100 ، S120 ، S130 ، SFD7 ، SFD13 ، SW19 وما إلى ذلك ؛

APV / SPX - H17 و N25 و N35 و A055 و A085 و J060 و J092 و J107 و M92 و M107 و K55 و K71 و B110 و B134 و P105 و P190 و SR1 و SR2 و TR9GN و TR9AL وما إلى ذلك ؛

Tranter / Swep - GX12 و GL13 و GC26 و GC51 و GX26 و GX51 و GX42 و GX64 و GX85 و GX91 و GX140 و GX145 وما إلى ذلك ؛

API / Schmidt - Sigma 7 و Sigma 9 و Sigma 13 و Sigma 26 و Sigma 27 و Sigma 36 و Sigma 66 و Sigma 106 و Sigma 229 و Sigma Star 45 و Sigma Star 90 وما إلى ذلك ؛

Vicarb - V4 و V13 و V20 و V28 و V45 و V60 و V100 و V110 و V130 وما إلى ذلك ؛

هيساكا - EX11 ، EX15 ، EX15 ، LX026 ، LX195 ، LX395 ، LX595 ، RX135 ، RX395 ، RX595 ، UX115 ، UX225 ، UX395 ، UX495 ، UX815 ، UX995 وما إلى ذلك ؛

GEA - VT04 و VT10 و VT20 و VT40 و VT80 و VT405 و VT805 و VT1306 و NT50M و NT50X و NT100S و NT150S و NT150L و NT250M و NT250L وما إلى ذلك ؛

Funke - FP04 ، FP05 ، FP14 ، FP16 ، FP08 ، FP22 ، FP31 ، FP40 ، FP41 ، FP70 ، FP100 ، FP120 وهلم جرا ؛

Thermowave - TL200SS / PP ، TL250SS / PP ، TL400SS / PP.TL650SS / PP وهلم جرا ؛

DHP - DX143 و DX146 و DX20V و DX20DL و DX20DM و DX30S و DX36M وما إلى ذلك ؛

LHE - HT101 و HT102 و HT104 و HT151 و HT152 و HT202 و HT232 و HT233 وما إلى ذلك ؛
