1.5MPa N35 نوع Apv مبادل حراري جوانات للتبريد

لوحات مبادل حراري لوحة APV وحشيات نوع N35 لتطبيقات التبريد

تشغيل وتكوينات المبادل الحراري للوحة النموذجية N35

تعد المبادلات الحرارية اللوحية واحدة من أكثر الطرق تنوعًا وفعالية من حيث التكلفة لتسخين و / أو تبريد السوائل.يستخدم المفهوم الأساسي لوحة نقل الحرارة المموجة لفصل السائل الساخن عن البرد ونقل الحرارة بين السوائل.



يتم إنشاء الختم بين الألواح بواسطة حشية محيطية تفصل أيضًا المنافذ عبر المنافذ ومناطق التدفق بحاجز مزدوج.تسمح الحشية إما للسائل بالتدفق أسفل قناة اللوحة أو تمريرها إلى قناة اللوحة المجاورة كما هو موضح في الشكل 1.



يمكن استخدام المبادلات الحرارية اللوحية في مجموعة متنوعة من التكوينات المختلفة.



أحد التكوين هو تبريد الدائرة المغلقة ، حيث يتم عزل وسط التبريد المتسخ مثل مياه البحر أو النهر أو البحيرة أو البرج في المبادل الحراري للوحة ويتم إعادة تدوير المياه النظيفة المعالجة باستمرار من خلال محطة المعالجة.هذا التكوين ، كما هو موضح في الشكل 2 ، يحمي معدات العملية من سائل التبريد المتسخ.




N35مواصفات مبادل حراري لوحة نموذج


مساحة السطح	0.36 درجة
زاوية لوحة ثيتا	أفقي 120 درجة عمودي 120 درجة
قطر الاتصال	85 ملم
سمك المموج اللوح	2.8 ملم
طول مركز اللوحة * العرض	1069 * 238 ملم
طول شكل اللوحة * العرض	1202 * 371 ملم



أبعاد إطار N35



الإطار	قطر الاتصال (بوصة)	أقصى GPM في الولايات المتحدة	طول الإطار القياسي (بوصة)		الحد الأقصى لمساحة السطح (قدم²)
			الحد الأدنى	أقصى
ريال 1	1.5	125	17	31	150
ريال 2	2.0	200	20	59	650
N35	3.0	460	16	98	1900
Q030	4.0	800	40	104	1550
س 055	4.0	800	40	104	2850

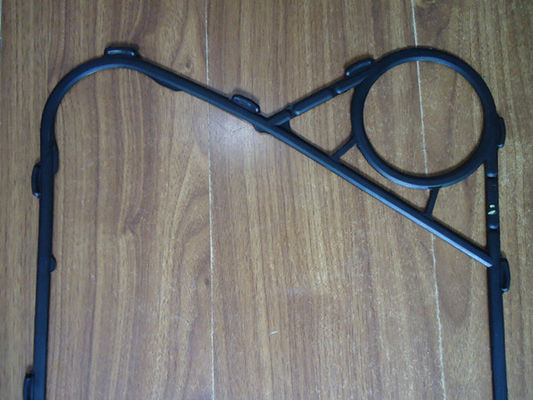

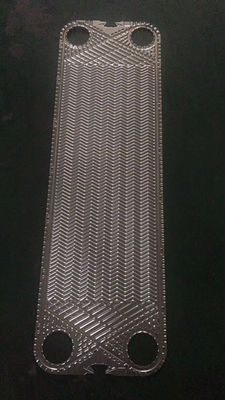

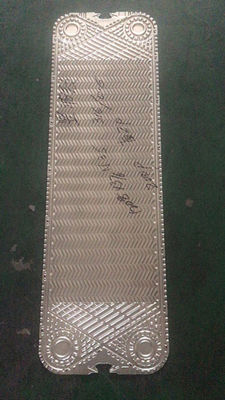

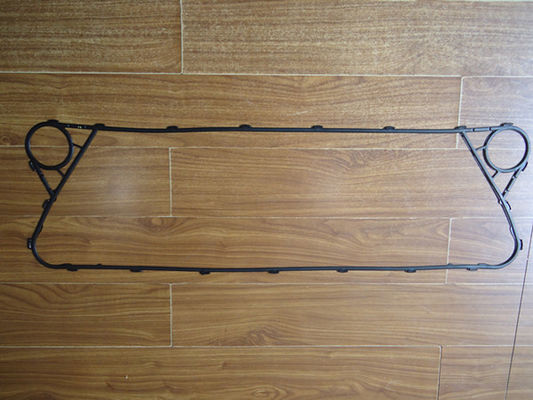

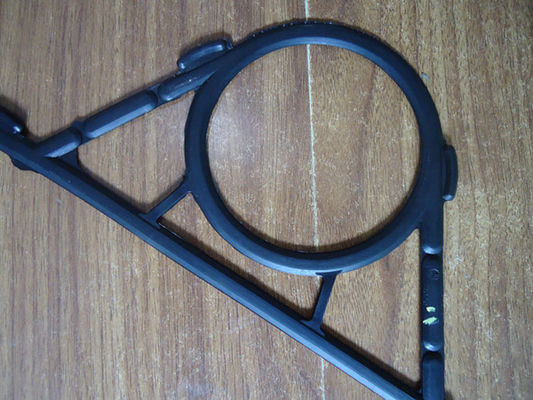

N35 لوحة مبادل حراري طوقا وصورة لوحة







N35 لوحة الحرارة المميزات والمزايا والفوائد



تلعب المبادلات الحرارية للألواح دورًا مهمًا في تعظيم استخدام الطاقة في العديد من عمليات التدفئة والتبريد عن طريق نقل الحرارة بكفاءة واستعادة الحرارة لتقليل استخدام الطاقة والتأثير البيئي.



تُستخدم المبادلات الحرارية للوحة N35 في مهام التسخين والتبريد والتكثيف والتبخير للعديد من العمليات والتطبيقات عبر الصناعات - بما في ذلك النفط والحشوات ، والبحرية ، والكيماويات ، والبتروكيماويات ، وتوليد الطاقة ، والصناعات العامة ، وتطبيقات التدفئة والتهوية وتكييف الهواء ، وصناعة الأغذية والمشروبات.مع قرن من الخبرة وقاعدة ضخمة مثبتة في جميع أنحاء العالم ، تعتبر M&C Heat Parts تصميمات مجربة تقدم مساهمة حاسمة في أداء وكفاءة وموثوقية عمليات العملاء عامًا بعد عام.



سمات	مزايا	فوائد
غسل لوحة تصميم لوحة	يعزز الاضطراب ويقلل من التلوث ويحسن تدفق التنظيف المكاني	وقت التشغيل الأقصى علاج لطيف للمنتج
نظام حشية ParaClip	حشية متشابكة لدعم سلامة الختم بشكل أفضل	عمر محسّن للحشية عملية موثوقة
نمط التدفق الموازي	توزيع فعال للمنتج وحتى المعالجة الحرارية متغيرات أقل اختلافًا للوحة مقارنة بألواح التدفق القطري	تأثير جيد لاستعادة الحرارة مطلوب انخفاض مخزون قطع الغيار


معلمات طوقا OEM و ODM PHE

يجب أن تتمتع الحشيات المستخدمة في المبادلات الحرارية للألواح بالمتانة في مختلف أنواع السوائل وظروف درجة الحرارة / الضغط.أعدت M&C مواد الحشية التالية من أجل دعم مجموعة متنوعة من التطبيقات.


مادة	ماكس استخدام درجة الحرارة	صلابة	وسائط التطبيق
NBR	120 ℃	76 ± 2	الألكان والألكان والوسائط غير القطبية الأخرى وزيت الوقود والزيوت المعدنية الأخرى ؛زيوت التشحيم.زيوت حيوانية ونباتيةماء ساخن ، ماء مالح ، إلخ
NBR-HT	140	76 ± 2
HNBR	150	76 ± 2
EPDM	150	80 ± 2	الماء ، والبخار ، والجو ، والمنطقة غير البترولية ؛كيتون.كحول وسط قطبي إلخ
HEPDM	170	80 ± 2
فيتامين أ	180	80 ± 2	حمض ، قلوي ، مذيب عضوي ، زيت ساخن
فيتامين أ (زيت)
فيتامين ب
فيتون جي	200	80 ± 2	حمض قوي ، زيت ساخن مشبع بالبخار الساخن
سجل تجاري	-40 ~ 60	75 ± 2	المبردات


تصنيع المعدات الأصلية وأوديإممعلمات لوحة PHE



يتم اختيار اللوحات بشكل خاص من أنماط مختلفة لتحقيق مساحة مثالية ومبادل حراري فعال من حيث التكلفة لكل وحدة.يمكن تصنيف هذه اللوحات إلى ثلاثة أنواع ، نوع H ، نوع L ، نوع ميكس.



المموج لوحة



ترتيب قناة الزاوية المنخفضة لتطبيقات متطلبات انخفاض الضغط المسموح به ؛



ترتيب القنوات المختلطة للترتيب الاختياري للحصول على الأداء الأمثل ؛



ترتيب قنوات الزاوية العالية لأداء حراري أعلى وتطبيقات متطلبات انخفاض الضغط المسموح بها



المواد القياسية



304 من الفولاذ المقاوم للصدأ



هذا هو أقل تكلفة المواد لوحة نقل الحرارة.تتميز بمقاومة منخفضة للتآكل وعادة ما تكون متاحة فقط بسماكة 0.5 مم.يستخدم هذا النوع من لوحة نقل الحرارة عادةً في تطبيقات HVAC.



316 الفولاذ المقاوم للصدأ



هذه هي أكثر مواد لوحة نقل الحرارة شيوعًا وتستخدم في العديد من التطبيقات.يتمتع الفولاذ المقاوم للصدأ 316 بمقاومة عالية للتآكل ويتوفر عادة بسماكة تتراوح من 0.5 مم إلى 0.8 مم.



التيتانيوم



هذا النوع مقاوم جدًا للهجوم الكيميائي ، بما في ذلك معظم الأحماض والكلوريد ومياه البحر والكلور الكيماوي.عادة ما يتراوح سمك التيتانيوم من 0.5 مم إلى 0.6 مم.



هاستيلوي سي 276



الأسماء الشائعة الأخرى: سبيكة C276 ، Hastelloy C ، Inconel® سي - 276 ، هاستيلوي C276.

Hastelloy C276 عبارة عن سبائك فائقة من النيكل والموليبدينوم والكروم مع إضافة التنغستن لمقاومة ممتازة للتآكل في مجموعة متنوعة من البيئات القاسية.تُستخدم سبيكة C-276 على نطاق واسع في أقسى البيئات مثل المعالجة الكيميائية ، ومكافحة التلوث ، وإنتاج اللب والورق ، ومعالجة النفايات الصناعية والبلدية ، واستعادة الغاز الطبيعي الحمضي.يمكن أن تتراوح السماكة من 0.6 مم إلى 0.8 مم.



SMO 254



Sandvik 254 SMO عبارة عن فولاذ أوستنيتي مقاوم للصدأ عالي السبائك تم تطويره للاستخدام في مياه البحر والوسائط القوية الأخرى الحاملة للكلوريد.السماكة المتاحة من 0.6 مم إلى 0.8 مم.



ميزة لوحة PHE



	خاصية	مزايا	ما في ذلك بالنسبة لك!
أ	منطقة التوزيع	توزيع التدفق الفعال	يمنع سوء التوزيع
ب	منطقة نقل الحرارة بنمط اللوحة المموجة	يعزز الاضطراب ويقلل من التلوث	تأثير ممتاز لاستعادة الحرارة تعظيم وقت التشغيل
ج	أنظمة قفل اللوحة	تضمن مفاهيم "قفل الزاوية" و "قفل الفقاعة" حزمة ألواح ثابتة ومحاذاة جيدًا عند إغلاق الوحدة	عملية آمنة واقتصادية قدرة عالية على الخدمة الحد الأدنى من وقت تعطل الخدمة
د	نظام حشية EASYCLIP	حواف الحشية المشطوفة تثبت بسهولة في مكانها باستخدام القاذورات الخاصة بك يبقى في مكانه بشكل آمن ويوفر سلامة عالية في الختم	عملية موثوقة سهل وسريع الاستبدال لا حاجة لأدوات خاصة









مجالات / مناسبات تطبيق PHE


المواد الكيميائية	الصودا الكوستيك ، الأسمدة ، البتروكيماويات ، مصفاة النفط ، الزيوت والدهون ، الأدوية ، تبريد حمض الكبريتيك
طعام	حليب ، بيرة ، مشروب غازي ، صلصة ، نبيذ ، معقم منزلق
التدفئة والتهوية وتكييف الهواء	تكييف الهواء ، أعلى تسخين المياه
مصنع الصلب	فرن الانفجار ، الصب المستمر ، COG ، الطلاء والجلفنة ، تبريد فورمات الانفجار
معدن	تصفيح ، تبريد ، أنودة ، طلاء
الورق ولب الورق	الخمور الأسود ، الخمور الأبيض ، الهضم ، استعادة الحرارة
الغزل والنسيج	الألياف الاصطناعية والغزل والصباغة
تبريد مركزي	مياه البحر ومياه الأنهار ومحطة الطاقة والتوليد المشترك والبحرية وغيرها الكثير.





تطبيقات تبريد المبادل الحراري للوحة N35



• مانع تسرب المياه للتوربينات البخارية
• زيوت تشحيم التوربينات
• مياه عالية الجودة تستخدم في ممرات تبريد الجزء الثابت
• زيوت منع تسرب الغدة
• زيوت المحولات
• استنفاد الوقود عنصر مياه البركة
• درع النيوترون
• الطاقة الاحتياطية
• تبريد حلقة مغلقة باستخدام البحر أو النهر أو أبراج التبريد
• تبريد وعاء الضغط



صورة مبادل حراري لوحة











M&C Heat Parts نبذة عن الشركة



تأسست M&C Heat Parts Co. ، Ltd في Wuxi ، Jiangsu.شركة M&C متخصصة في تصميم وتصنيع معدات نقل الحرارة عالية الجودة.تشتمل مجموعة المنتجات على الألواح والجوانات والمبادلات الحرارية ذات الألواح والمبادلات الحرارية ذات الحشوات والمبادلات الحرارية الملحومة بالنحاس.وبالتالي ، بصفتها أحد المنتجين القلائل في جميع أنحاء العالم ، تقدم M&C حلولًا بتصميمات ديناميكية حرارية مثالية لمختلف الصناعات وجميع التطبيقات تقريبًا.

توفر لك M&C خدمة الملحقات الشاملة والعلامات التجارية المتعددة والبدائل متعددة النماذج لاختيارك.سنلبي جميع متطلباتك من المبادل الحراري للوحة ونحافظ على تشغيل جهازك باستمرار من خلال التخزين الغني والاستجابة السريعة.

علاوة على ذلك ، لدينا نظام صارم لمراقبة الجودة وخدمة ما بعد البيع ، من شراء المواد إلى حزمة المنتج النهائي حتى استلام المنتج في حالة جيدة.تم استخدام منتجاتنا على نطاق واسع في جميع أنحاء العالم في مختلف المجالات.







M & C لوحة مبادل حراري ألواح وحشيات موديلات أخرى يوصى بها



Sondex / Danfoss - S4A ، S7 ، S20 ، S21 ، S22 ، S41 ، S43 ، S47 ، S65 ، S81 ، S86 ، S100 ، S120 ، S130 ، SFD7 ، SFD13 ، SW19 وما إلى ذلك ؛

APV / SPX - H17 و N25 و N35 و A055 و A085 و J060 و J092 و J107 و M92 و M107 و K55 و K71 و B110 و B134 و P105 و P190 و SR1 و SR2 و TR9GN و TR9AL وما إلى ذلك ؛

Tranter / Swep - GX12 و GL13 و GC26 و GC51 و GX26 و GX51 و GX42 و GX64 و GX85 و GX91 و GX140 و GX145 وما إلى ذلك ؛

API / Schmidt - Sigma 7 و Sigma 9 و Sigma 13 و Sigma 26 و Sigma 27 و Sigma 36 و Sigma 66 و Sigma 106 و Sigma 229 و Sigma Star 45 و Sigma Star 90 وما إلى ذلك ؛

Vicarb - V4 و V13 و V20 و V28 و V45 و V60 و V100 و V110 و V130 وما إلى ذلك ؛

هيساكا - EX11 ، EX15 ، EX15 ، LX026 ، LX195 ، LX395 ، LX595 ، RX135 ، RX395 ، RX595 ، UX115 ، UX225 ، UX395 ، UX495 ، UX815 ، UX995 وما إلى ذلك ؛

GEA - VT04 و VT10 و VT20 و VT40 و VT80 و VT405 و VT805 و VT1306 و NT50M و NT50X و NT100S و NT150S و NT150L و NT250M و NT250L وما إلى ذلك ؛

Funke - FP04 ، FP05 ، FP14 ، FP16 ، FP08 ، FP22 ، FP31 ، FP40 ، FP41 ، FP70 ، FP100 ، FP120 وهلم جرا ؛

Thermowave - TL200SS / PP ، TL250SS / PP ، TL400SS / PP.TL650SS / PP وهلم جرا ؛

DHP - DX143 و DX146 و DX20V و DX20DL و DX20DM و DX30S و DX36M وما إلى ذلك ؛

LHE - HT101 و HT102 و HT104 و HT151 و HT152 و HT202 و HT232 و HT233 وما إلى ذلك ؛



M & C لوحة مبادل حراري البضائع جاهزة للتسليم
