Api Schmidt Sigma 66 M66 نموذج لوحة مبادل حراري طوقا لتسخين المياه

API SCHMIDT SIGMA 66 / M66 نموذج لوحة مبادل حراري حشية ولوحة لتسخين المياه

SIGMA 66 / M66 نموذج لوحة مبادل حراري الهيكل الأساسي

يتم تصنيع ألواح نقل الحرارة عن طريق الضغط على صفائح رقيقة من المعدن المقاوم للتآكل مثل الفولاذ المقاوم للصدأ أو التيتانيوم ، ثم يتم وضعها بحشيات مانعة للتسرب وتعليق كومة الرمل على شريط التوجيه.يتم شد الألواح بمسامير بين الإطار الثابت والإطار المتحرك.هنا ، توجد فجوة معينة بين ألواح نقل الحرارة تسمح بتدفق السائل.مداخل ومخارج السائل في الإطار الثابت أو الإطار المتحرك.

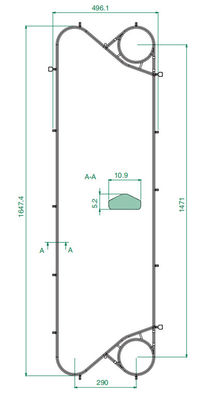

سيجما 66 / إم 66 مواصفات مبادل حراري لوحة نموذج


مساحة السطح	0.66 درجة
زاوية لوحة ثيتا	53 درجة 124 درجة
قطر الاتصال	138 ملم
سمك المموج اللوح	3.8 ملم
طول مركز اللوحة * العرض	1470 * 290 ملم
طول شكل اللوحة * العرض	1679 * 498 ملم

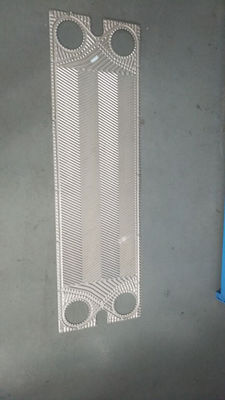

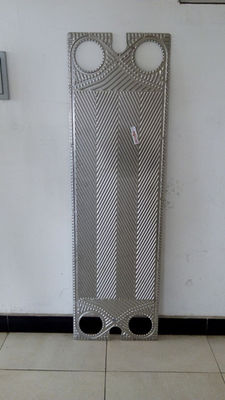

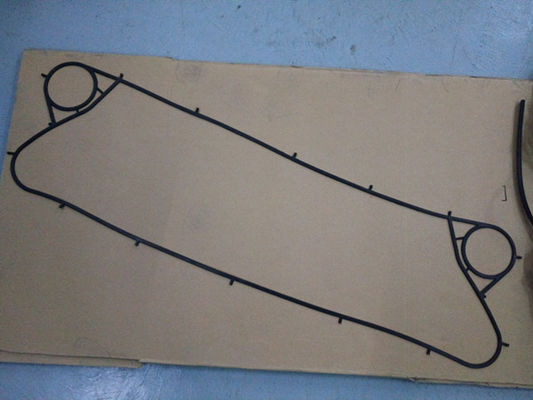

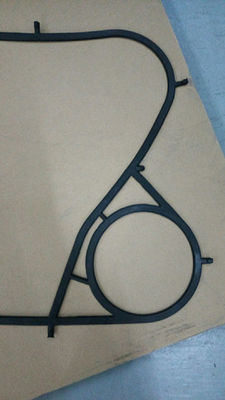

سيجما 66 / إم 66 لوحة مبادل حراري طوقا وصورة لوحة








معلمات طوقا OEM و ODM PHE

يجب أن تتمتع الحشيات المستخدمة في المبادلات الحرارية للألواح بالمتانة في مختلف أنواع السوائل وظروف درجة الحرارة / الضغط.أعدت M&C مواد الحشية التالية من أجل دعم مجموعة متنوعة من التطبيقات.


مادة	ماكس استخدام درجة الحرارة	صلابة	وسائط التطبيق
NBR	120 ℃	76 ± 2	الألكان والألكان والوسائط غير القطبية الأخرى وزيت الوقود والزيوت المعدنية الأخرى ؛زيوت التشحيم.زيوت حيوانية ونباتيةماء ساخن ، ماء مالح ، إلخ
NBR-HT	140	76 ± 2
HNBR	150	76 ± 2
EPDM	150	80 ± 2	الماء ، والبخار ، والجو ، والمنطقة غير البترولية ؛كيتون.كحول وسط قطبي إلخ
HEPDM	170	80 ± 2
فيتامين أ	180	80 ± 2	حمض ، قلوي ، مذيب عضوي ، زيت ساخن
فيتامين أ (زيت)
فيتامين ب
فيتون جي	200	80 ± 2	حمض قوي ، زيت ساخن مشبع بالبخار الساخن
سجل تجاري	-40 ~ 60	75 ± 2	المبردات


تصنيع المعدات الأصلية وأوديإممعلمات لوحة PHE



يتم اختيار اللوحات بشكل خاص من أنماط مختلفة لتحقيق مساحة مثالية ومبادل حراري فعال من حيث التكلفة لكل وحدة.يمكن تصنيف هذه اللوحات إلى ثلاثة أنواع ، نوع H ، نوع L ، نوع ميكس.



المموج لوحة



ترتيب قناة الزاوية المنخفضة لتطبيقات متطلبات انخفاض الضغط المسموح به ؛



ترتيب القنوات المختلطة للترتيب الاختياري للحصول على الأداء الأمثل ؛



ترتيب قنوات الزاوية العالية لأداء حراري أعلى وتطبيقات متطلبات انخفاض الضغط المسموح بها



المواد القياسية



304 من الفولاذ المقاوم للصدأ



هذا هو أقل تكلفة المواد لوحة نقل الحرارة.تتميز بمقاومة منخفضة للتآكل وعادة ما تكون متاحة فقط بسماكة 0.5 مم.يستخدم هذا النوع من لوحة نقل الحرارة عادةً في تطبيقات HVAC.



316 الفولاذ المقاوم للصدأ



هذه هي أكثر مواد لوحة نقل الحرارة شيوعًا وتستخدم في العديد من التطبيقات.يتمتع الفولاذ المقاوم للصدأ 316 بمقاومة عالية للتآكل ويتوفر عادة بسماكة تتراوح من 0.5 مم إلى 0.8 مم.



التيتانيوم



هذا النوع مقاوم جدًا للهجوم الكيميائي ، بما في ذلك معظم الأحماض والكلوريد ومياه البحر والكلور الكيماوي.عادة ما يتراوح سمك التيتانيوم من 0.5 مم إلى 0.6 مم.



هاستيلوي سي 276



الأسماء الشائعة الأخرى: سبيكة C276 ، Hastelloy C ، Inconel® سي - 276 ، هاستيلوي C276.

Hastelloy C276 عبارة عن سبائك فائقة من النيكل والموليبدينوم والكروم مع إضافة التنغستن لمقاومة ممتازة للتآكل في مجموعة متنوعة من البيئات القاسية.تُستخدم سبيكة C-276 على نطاق واسع في أقسى البيئات مثل المعالجة الكيميائية ، ومكافحة التلوث ، وإنتاج اللب والورق ، ومعالجة النفايات الصناعية والبلدية ، واستعادة الغاز الطبيعي الحمضي.يمكن أن تتراوح السماكة من 0.6 مم إلى 0.8 مم.



SMO 254



Sandvik 254 SMO عبارة عن فولاذ أوستنيتي مقاوم للصدأ عالي السبائك تم تطويره للاستخدام في مياه البحر والوسائط القوية الأخرى الحاملة للكلوريد.السماكة المتاحة من 0.6 مم إلى 0.8 مم.





مجالات / مناسبات تطبيق PHE


المواد الكيميائية	الصودا الكوستيك ، الأسمدة ، البتروكيماويات ، مصفاة النفط ، الزيوت والدهون ، الأدوية ، تبريد حمض الكبريتيك
طعام	حليب ، بيرة ، مشروب غازي ، صلصة ، نبيذ ، معقم منزلق
التدفئة والتهوية وتكييف الهواء	تكييف الهواء ، أعلى تسخين المياه
مصنع الصلب	فرن الانفجار ، الصب المستمر ، COG ، الطلاء والجلفنة ، تبريد فورمات الانفجار
معدن	تصفيح ، تبريد ، أنودة ، طلاء
الورق ولب الورق	الخمور الأسود ، الخمور الأبيض ، الهضم ، استعادة الحرارة
الغزل والنسيج	الألياف الاصطناعية والغزل والصباغة
تبريد مركزي	مياه البحر ومياه الأنهار ومحطة الطاقة والتوليد المشترك والبحرية وغيرها الكثير.




ميزات مبادل حراري لوحة

لوحات نقل الحرارة

كل لوح نقل حرارة مموج لأنماط مختلفة لزيادة قوته ومنطقة نقل الحرارة.علاوة على ذلك ، فإن التمويج يخلق اضطرابًا شديدًا وبالتالي يحقق معامل نقل حرارة مرتفعًا.الصفيحة مزودة بفتحة مرور في كل زاوية.كل صفيحة محكمة الغلق مع حشية مثبتة في أخدودها المحيطي.


قناة التدفق

تنقسم الصفائح إلى صفيحة أ وصفيحة ب ، ويتكون ممر بين هذه الصفائح.يتدفق السائل ذو درجة الحرارة العالية بالتناوب وفي الاتجاه المعاكس للسائل الآخر.وبالتالي يتم تحقيق نقل عالي الكفاءة للحرارة من خلال هذه الألواح.

عندما تنعكس اللوحة ، تصبح اللوحة B.على هذا النحو ، يمكن استخدام نوع واحد فقط من الألواح كلوحة A و B لمعظم الطرز.


سهولة الصيانة

يمكن فتح المبادل الحراري للوحة بسهولة للفحص والصيانة عن طريق فك مسامير الربط والصواميل.يتم أيضًا تجميع الوحدة وفتحها بسهولة.

مساحة تركيب أقل

يوفر الهيكل الخفيف الوزن والمدمج مساحة التثبيت إلى 1/4 والوزن إلى 1/3 من المبادل الحراري للقذيفة والأنبوب على التوالي.بالإضافة إلى ذلك ، لوحة تسخين خفيفة الوزن ورقيقة مع سائل أقل تسهل أعمال التركيب.

يمكن تفكيك المبادل الحراري للوحة للتنظيف بدون عمل الأنابيب ، بينما يحتاج الغلاف والحرارة الأنبوبية إلى مساحة إضافية لسحب حزمة الأنبوب.






مزايا مبادل حراري لوحة



1. معامل نقل الحرارة أعلى بحوالي مرتين من معامل التبادل الحراري للقذيفة والأنبوب.يتم تأمين سطح التكثيف دائمًا وتحسين معامل نقل الحرارة لأن المكثفات يتم تصريفها على الفور.

2. لتحقيق انخفاض ضغط بخار أقل بكثير من المبادل الحراري من النوع اللوح التقليدي ، يتم أخذ اعتبار خاص لخصائص اللوحة في المساهمة.

3. استهلاك مياه التبريد حوالي نصف المبادل الحراري.

4. يتم استخدام الحشية بشكل انتقائي وهي توسع التطبيق إلى مجال واسع.

5. سهولة تغيير سعة التكثيف عن طريق زيادة أو تقليل عدد الصفائح.

6. بسبب وصلات المدخل والمخرج في نفس الجانب ، سيجما 66 / إم 66 يمكن تطبيق النوع ليس فقط على المكثف الكلي ولكن أيضًا على المكثف الجزئي.



صورة مبادل حراري لوحة









M&C Heat Parts نبذة عن الشركة



تأسست M&C Heat Parts Co. ، Ltd في Wuxi ، Jiangsu.شركة M&C متخصصة في تصميم وتصنيع معدات نقل الحرارة عالية الجودة.تشتمل مجموعة المنتجات على الألواح والجوانات والمبادلات الحرارية ذات الألواح والمبادلات الحرارية ذات الحشوات والمبادلات الحرارية الملحومة بالنحاس.وبالتالي ، بصفتها أحد المنتجين القلائل في جميع أنحاء العالم ، تقدم M&C حلولًا بتصميمات ديناميكية حرارية مثالية لمختلف الصناعات وجميع التطبيقات تقريبًا.

توفر لك M&C خدمة الملحقات الشاملة والعلامات التجارية المتعددة والبدائل متعددة النماذج لاختيارك.سنلبي جميع متطلباتك من المبادل الحراري للوحة ونحافظ على تشغيل جهازك باستمرار من خلال التخزين الغني والاستجابة السريعة.

علاوة على ذلك ، لدينا نظام صارم لمراقبة الجودة وخدمة ما بعد البيع ، من شراء المواد إلى حزمة المنتج النهائي حتى استلام المنتج في حالة جيدة.تم استخدام منتجاتنا على نطاق واسع في جميع أنحاء العالم في مختلف المجالات.





M & C لوحة مبادل حراري ألواح وحشيات موديلات أخرى يوصى بها



Sondex / Danfoss - S4A ، S7 ، S20 ، S21 ، S22 ، S41 ، S43 ، S47 ، S65 ، S81 ، S86 ، S100 ، S120 ، S130 ، SFD7 ، SFD13 ، SW19 وما إلى ذلك ؛

APV / SPX - H17 و N25 و N35 و A055 و A085 و J060 و J092 و J107 و M92 و M107 و K55 و K71 و B110 و B134 و P105 و P190 و SR1 و SR2 و TR9GN و TR9AL وما إلى ذلك ؛

Tranter / Swep - GX12 و GL13 و GC26 و GC51 و GX26 و GX51 و GX42 و GX64 و GX85 و GX91 و GX140 و GX145 وما إلى ذلك ؛

API / Schmidt - Sigma 7 و Sigma 9 و Sigma 13 و Sigma 26 و Sigma 27 و Sigma 36 و Sigma 66 و Sigma 106 و Sigma 229 و Sigma Star 45 و Sigma Star 90 وما إلى ذلك ؛

Vicarb - V4 و V13 و V20 و V28 و V45 و V60 و V100 و V110 و V130 وما إلى ذلك ؛

هيساكا - EX11 ، EX15 ، EX15 ، LX026 ، LX195 ، LX395 ، LX595 ، RX135 ، RX395 ، RX595 ، UX115 ، UX225 ، UX395 ، UX495 ، UX815 ، UX995 وما إلى ذلك ؛

GEA - VT04 و VT10 و VT20 و VT40 و VT80 و VT405 و VT805 و VT1306 و NT50M و NT50X و NT100S و NT150S و NT150L و NT250M و NT250L وما إلى ذلك ؛

Funke - FP04 ، FP05 ، FP14 ، FP16 ، FP08 ، FP22 ، FP31 ، FP40 ، FP41 ، FP70 ، FP100 ، FP120 وهلم جرا ؛

Thermowave - TL200SS / PP ، TL250SS / PP ، TL400SS / PP.TL650SS / PP وهلم جرا ؛

DHP - DX143 و DX146 و DX20V و DX20DL و DX20DM و DX30S و DX36M وما إلى ذلك ؛

LHE - HT101 و HT102 و HT104 و HT151 و HT152 و HT202 و HT232 و HT233 وما إلى ذلك ؛
