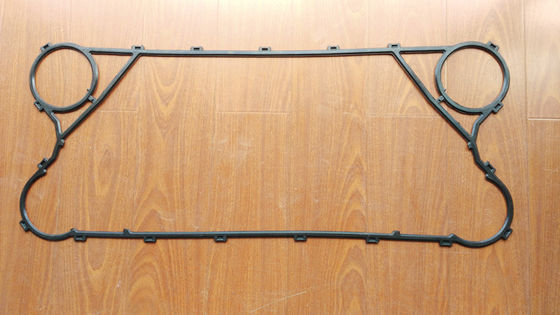

هيساكا نوع لوحة مبادل حراري طوقا LX10 لبناء السفن

هيساكا مبادل حراري نوع اللوح AUX.FW COOLER LX195 / LX135 / LX10A / LX10 لبناء السفن

إل إكس 195 / إل إكس 135 نموذج لوحة مبادل حراري الهيكل الأساسي

يتم تصنيع ألواح نقل الحرارة عن طريق الضغط على صفائح رقيقة من المعدن المقاوم للتآكل مثل الفولاذ المقاوم للصدأ أو التيتانيوم ، ثم يتم وضعها بحشيات مانعة للتسرب وتعليق كومة الرمل على شريط التوجيه.يتم شد الألواح بمسامير بين الإطار الثابت والإطار المتحرك.هنا ، توجد فجوة معينة بين ألواح نقل الحرارة تسمح بتدفق السائل.مداخل ومخارج السائل في الإطار الثابت أو الإطار المتحرك.

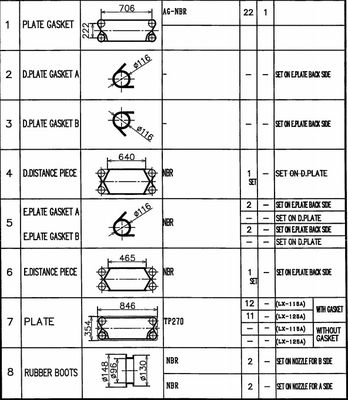

إل إكس 195 / إل إكس 135 مواصفات مبادل حراري لوحة نموذج

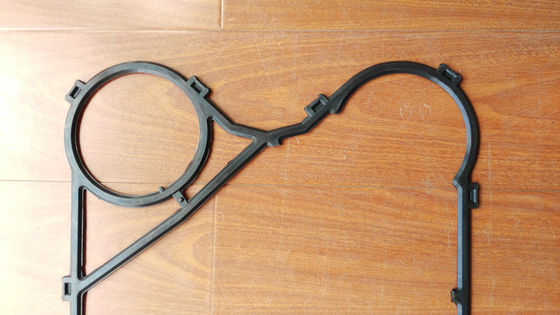

LX195 / LX135 لوحة مبادل حراري طوقا الصورة

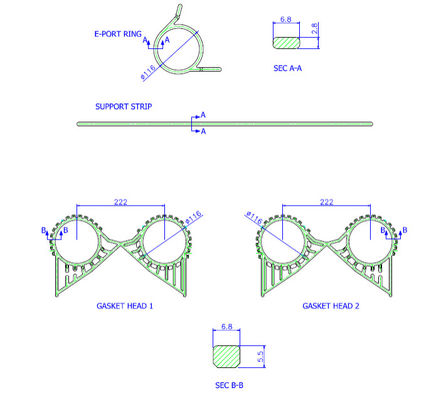

معلمات حشية PHE

يجب أن تتمتع الحشيات المستخدمة في المبادلات الحرارية للألواح بالمتانة في مختلف أنواع السوائل وظروف درجة الحرارة / الضغط.أعدت M&C مواد الحشية التالية من أجل دعم مجموعة متنوعة من التطبيقات.



معلمات لوحة PHE

يتم اختيار اللوحات بشكل خاص من أنماط مختلفة لتحقيق مساحة مثالية ومبادل حراري فعال من حيث التكلفة لكل وحدة.يمكن تصنيف هذه اللوحات إلى ثلاثة أنواع ، نوع H ، نوع L ، نوع ميكس.

مجالات / مناسبات تطبيق PHE



ميزات مبادل حراري لوحة

لوحات نقل الحرارة

كل لوح نقل حرارة مموج لأنماط مختلفة لزيادة قوته ومنطقة نقل الحرارة.علاوة على ذلك ، فإن التمويج يخلق اضطرابًا شديدًا وبالتالي يحقق معامل نقل حرارة مرتفعًا.الصفيحة مزودة بفتحة مرور في كل زاوية.كل صفيحة محكمة الغلق مع حشية مثبتة في أخدودها المحيطي.


قناة التدفق

تنقسم الصفائح إلى صفيحة أ وصفيحة ب ، ويتكون ممر بين هذه الصفائح.يتدفق السائل ذو درجة الحرارة العالية بالتناوب وفي الاتجاه المعاكس للسائل الآخر.وبالتالي يتم تحقيق نقل عالي الكفاءة للحرارة من خلال هذه الألواح.

عندما تنعكس اللوحة ، تصبح اللوحة B.على هذا النحو ، يمكن استخدام نوع واحد فقط من الألواح كلوحة A و B لمعظم الطرز.


سهولة الصيانة

يمكن فتح المبادل الحراري للوحة بسهولة للفحص والصيانة عن طريق فك مسامير الربط والصواميل.يتم أيضًا تجميع الوحدة وفتحها بسهولة.

مساحة تركيب أقل

يوفر الهيكل الخفيف الوزن والمدمج مساحة التثبيت إلى 1/4 والوزن إلى 1/3 من المبادل الحراري للقذيفة والأنبوب على التوالي.بالإضافة إلى ذلك ، لوحة تسخين خفيفة الوزن ورقيقة مع سائل أقل تسهل أعمال التركيب.

يمكن تفكيك المبادل الحراري للوحة للتنظيف بدون عمل الأنابيب ، بينما يحتاج الغلاف والحرارة الأنبوبية إلى مساحة إضافية لسحب حزمة الأنبوب.


مزايا مبادل حراري لوحة

1. معامل نقل الحرارة أعلى بحوالي مرتين من معامل التبادل الحراري للقذيفة والأنبوب.يتم تأمين سطح التكثيف دائمًا وتحسين معامل نقل الحرارة لأن المكثفات يتم تصريفها على الفور.

2. لتحقيق انخفاض ضغط بخار أقل بكثير من المبادل الحراري من النوع اللوح التقليدي ، يتم أخذ اعتبار خاص لخصائص اللوحة في المساهمة.

3. استهلاك مياه التبريد حوالي نصف المبادل الحراري.

4. يتم استخدام الحشية بشكل انتقائي وهي توسع التطبيق إلى مجال واسع.

5. سهولة تغيير سعة التكثيف عن طريق زيادة أو تقليل عدد الصفائح.

6. بسبب توصيلات المدخل والمخرج في نفس الجانب ، يمكن تطبيق نوع LX195 / LX135 ليس فقط على المكثف الكلي ولكن أيضًا على المكثف الجزئي.

صورة مبادل حراري لوحة

M&C Heat Parts نبذة عن الشركة

تأسست M&C Heat Parts Co. ، Ltd في Wuxi ، Jiangsu.شركة M&C متخصصة في تصميم وتصنيع معدات نقل الحرارة عالية الجودة.تشتمل مجموعة المنتجات على الألواح والجوانات والمبادلات الحرارية ذات الألواح والمبادلات الحرارية ذات الحشوات والمبادلات الحرارية الملحومة بالنحاس.وبالتالي ، بصفتها أحد المنتجين القلائل في جميع أنحاء العالم ، تقدم M&C حلولًا بتصميمات ديناميكية حرارية مثالية لمختلف الصناعات وجميع التطبيقات تقريبًا.

توفر لك M&C خدمة الملحقات الشاملة والعلامات التجارية المتعددة والبدائل متعددة النماذج لاختيارك.سنلبي جميع متطلباتك من المبادل الحراري للوحة ونحافظ على تشغيل جهازك باستمرار من خلال التخزين الغني والاستجابة السريعة.

علاوة على ذلك ، لدينا نظام صارم لمراقبة الجودة وخدمة ما بعد البيع ، من شراء المواد إلى حزمة المنتج النهائي حتى استلام المنتج في حالة جيدة.تم استخدام منتجاتنا على نطاق واسع في جميع أنحاء العالم في مختلف المجالات.

M & C لوحة مبادل حراري ألواح وحشيات موديلات أخرى يوصى بها

Sondex / Danfoss - S4A ، S7 ، S20 ، S21 ، S22 ، S41 ، S43 ، S47 ، S65 ، S81 ، S86 ، S100 ، S120 ، S130 ، SFD7 ، SFD13 ، SW19 وما إلى ذلك ؛

APV / SPX - H17 و N25 و N35 و A055 و A085 و J060 و J092 و J107 و M92 و M107 و K55 و K71 و B110 و B134 و P105 و P190 و SR1 و SR2 و TR9GN و TR9AL وما إلى ذلك ؛

Tranter / Swep - GX12 و GL13 و GC26 و GC51 و GX26 و GX51 و GX42 و GX64 و GX85 و GX91 و GX140 و GX145 وما إلى ذلك ؛

API / Schmidt - Sigma 7 و Sigma 9 و Sigma 13 و Sigma 26 و Sigma 27 و Sigma 36 و Sigma 66 و Sigma 106 و Sigma 229 و Sigma Star 45 و Sigma Star 90 وما إلى ذلك ؛

Vicarb - V4 و V13 و V20 و V28 و V45 و V60 و V100 و V110 و V130 وما إلى ذلك ؛

هيساكا - EX11 ، EX15 ، EX15 ، LX026 ، LX195 ، LX395 ، LX595 ، RX135 ، RX395 ، RX595 ، UX115 ، UX225 ، UX395 ، UX495 ، UX815 ، UX995 وما إلى ذلك ؛

GEA - VT04 و VT10 و VT20 و VT40 و VT80 و VT405 و VT805 و VT1306 و NT50M و NT50X و NT100S و NT150S و NT150L و NT250M و NT250L وما إلى ذلك ؛

Funke - FP04 ، FP05 ، FP14 ، FP16 ، FP08 ، FP22 ، FP31 ، FP40 ، FP41 ، FP70 ، FP100 ، FP120 وهلم جرا ؛

Thermowave - TL200SS / PP ، TL250SS / PP ، TL400SS / PP.TL650SS / PP وهلم جرا ؛

DHP - DX143 و DX146 و DX20V و DX20DL و DX20DM و DX30S و DX36M وما إلى ذلك ؛

LHE - HT101 و HT102 و HT104 و HT151 و HT152 و HT202 و HT232 و HT233 وما إلى ذلك ؛
