تفاصيل المنتج:
شروط الدفع والشحن:
|
| نموذج: | LX595 / LX515 / LX50 | اسم: | لوحة مبادل حراري لوحة |
|---|---|---|---|
| ضغط التشغيل: | 3.0 ميجا باسكال كحد أقصى. | مادة لوحة: | الفولاذ المقاوم للصدأ والتيتانيوم وسبائك النيكل عالية والنيكل وغيرها |
| مادة الحشية: | NBR ، EPDM ، FPM ، NBRHT ، VITON | مساحة السطح: | 0.83 ㎡ |
| Max. ماكس. flow rate معدل المد و الجزر: | 800 متر مكعب / ساعة | اتصال ضياء: | 200 ملم |
| أبعاد الإطار: | 1995 * 810 ملم | ||
| تسليط الضوء: | جوانات لوحة مبادل حراري,جوانات مبادل حراري قذيفة وأنبوب |
||

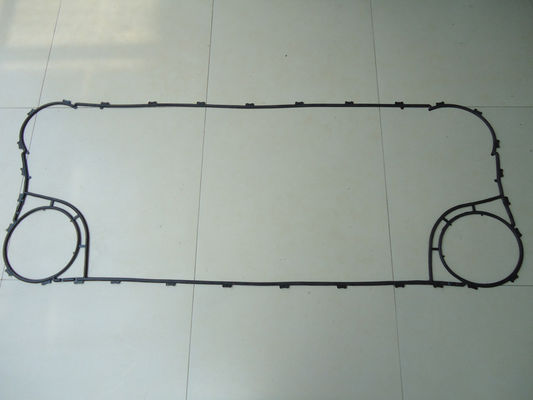

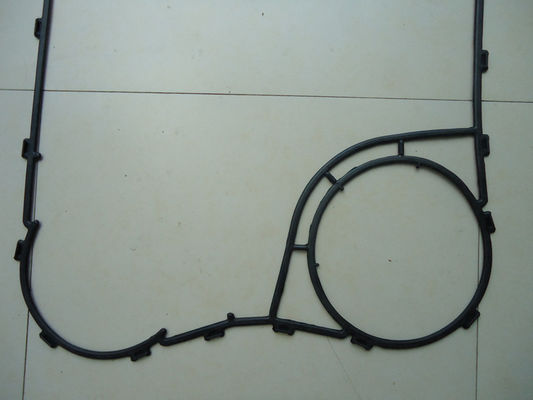

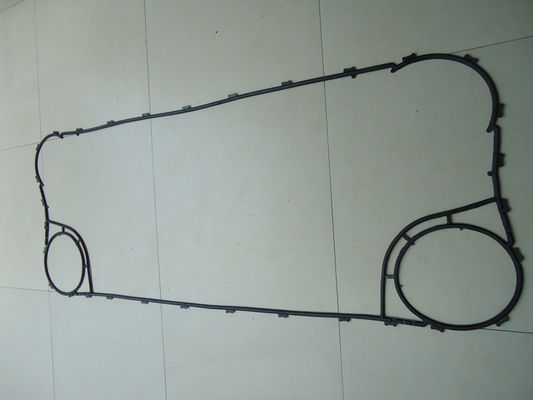

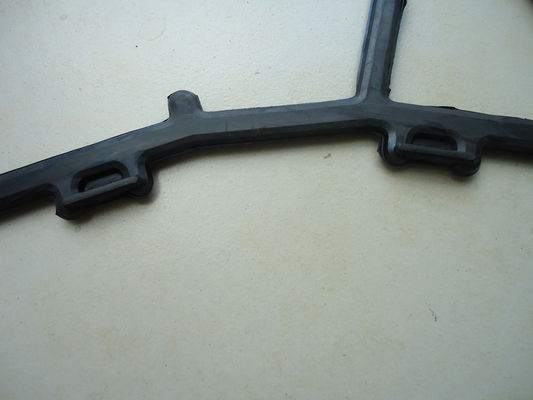

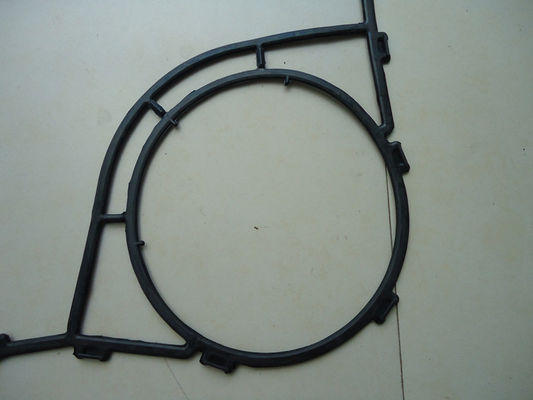

هيساكا LX595 / LX515/ LX50 قطع غيار مبادل حراري ذو ألواح حشية موديل للسفينة
LX595 / LX515 نموذج لوحة مبادل حراري الهيكل الأساسي
يتم تصنيع ألواح نقل الحرارة عن طريق الضغط على صفائح رقيقة من المعدن المقاوم للتآكل مثل الفولاذ المقاوم للصدأ أو التيتانيوم ، ثم ضعها بحشيات مانعة للتسرب وشنق كومة الرمل على شريط التوجيه.يتم شد الألواح بمسامير بين الإطار الثابت والإطار المتحرك.هنا ، توجد فجوة معينة بين ألواح نقل الحرارة تسمح بتدفق السائل.مداخل ومخارج السائل في الإطار الثابت أو الإطار المتحرك.
مواصفات نموذج طوقا LX595 / LX515
| مساحة السطح | 0.83 ㎡ |
| الأعلى.معدل المد و الجزر | 800 متر مكعب / ساعة |
| قطر الاتصال | 200 ملم |
| أبعاد الإطار | 1995 * 810 ملم |
معلمات حشية PHE
يجب أن تتمتع الحشيات المستخدمة في المبادلات الحرارية للألواح بالمتانة في مختلف أنواع السوائل وظروف درجة الحرارة / الضغط.أعدت M&C مواد الحشية التالية من أجل دعم مجموعة متنوعة من التطبيقات.
| المواد طوقا | نطاق درجة الحرارة (℃) | صلابة | متاح متوسط |
| NBR | -20 إلى 110 | -75 +/- 3 | الماء والزيت والحمض وما إلى ذلك |
| EPDM | -30 إلى 150 | 80 +/- 5 | البخار والأمونيا والأحماض وغيرها |
| NBR-HT | -30 إلى 160 | 85 +/- 5 | زيت معدني ، زيت حراري |
| EPDM-HT | -30 إلى 180 | 85 +/- 5 | ارتفاع درجة حرارة الماء |
| TFEP | -20 إلى 180 | 80 +/- 5 | حمض ، جلايكول ، كلوريد |
| FPM | -55 إلى 220 | 80 +/- 5 | حمض ، جلايكول ، كلوريد |
مجالات / مناسبات تطبيق PHE
| المواد الكيميائية | الصودا الكوستيك ، الأسمدة ، البتروكيماويات ، مصفاة النفط ، الزيوت والدهون ، الأدوية ، تبريد حمض الكبريتيك |
| طعام | حليب ، بيرة ، مشروب غازي ، صلصة ، نبيذ ، معقم منزلق |
| التدفئة والتهوية وتكييف الهواء | تكييف الهواء ، أعلى تسخين المياه |
| مصنع الصلب | فرن الانفجار ، الصب المستمر ، COG ، الطلاء والجلفنة ، تبريد فورمات الانفجار |
| معدن | تصفيح ، تبريد ، أنودة ، طلاء |
| الورق ولب الورق | الخمور الأسود ، الخمور الأبيض ، الهضم ، استعادة الحرارة |
| الغزل والنسيج | الألياف الاصطناعية والغزل والصباغة |
| تبريد مركزي | مياه البحر ومياه الأنهار ومحطة الطاقة والتوليد المشترك والبحرية وغيرها الكثير. |
ميزات مبادل حراري لوحة
لوحات نقل الحرارة
كل لوح نقل حرارة مموج لأنماط مختلفة لزيادة قوته ومنطقة نقل الحرارة.علاوة على ذلك ، فإن التمويج يخلق اضطرابًا شديدًا وبالتالي يحقق معامل نقل حرارة مرتفعًا.الصفيحة مزودة بفتحة مرور في كل زاوية.كل صفيحة محكمة الغلق مع حشية مثبتة في أخدودها المحيطي.
قناة التدفق
تنقسم الصفائح إلى صفيحة أ وصفيحة ب ، ويتكون ممر بين هذه الصفائح.يتدفق السائل ذو درجة الحرارة العالية بالتناوب وفي الاتجاه المعاكس للسائل الآخر.وبالتالي يتم تحقيق نقل عالي الكفاءة للحرارة من خلال هذه الألواح.
عندما تنعكس اللوحة ، تصبح اللوحة B.على هذا النحو ، يمكن استخدام نوع واحد فقط من الألواح كلوحة A و B لمعظم الطرز.
سهولة الصيانة
يمكن فتح المبادل الحراري للوحة بسهولة للفحص والصيانة عن طريق فك مسامير الربط والصواميل.يتم أيضًا تجميع الوحدة وفتحها بسهولة.
مساحة تركيب أقل
يوفر الهيكل الخفيف الوزن والمدمج مساحة التثبيت إلى 1/4 والوزن إلى 1/3 من المبادل الحراري للقذيفة والأنبوب على التوالي.بالإضافة إلى ذلك ، لوحة تسخين خفيفة الوزن ورقيقة مع سائل أقل تسهل أعمال التركيب.يمكن تفكيك المبادل الحراري للوحة للتنظيف بدون عمل الأنابيب ، بينما يحتاج الغلاف والحرارة الأنبوبية إلى مساحة إضافية لسحب حزمة الأنبوب.
