تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | لوحة مبادل حراري وجوانات | مادة حشوات: | NBR ، HNBR ، EPDM ، VITON ss316 |
|---|---|---|---|
| نوع: | مبادل حراري مزود بحشوات | تطبيق: | أجزاء السخان |
| منطقة النقل: | 0.26 درجة | أسطوانة: | 75 ملم |
| البعد: | من المركز إلى المركز: 868 مم * 212 مم | ||
| تسليط الضوء: | استبدال طوقا,ورقة المطاط طوقا |
||
المنتج وصف

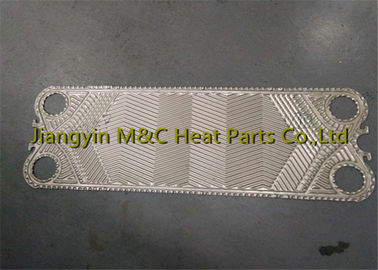

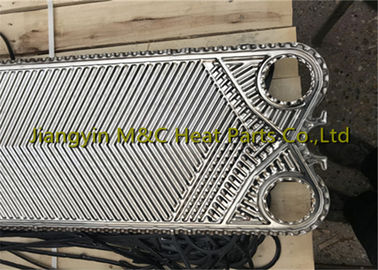

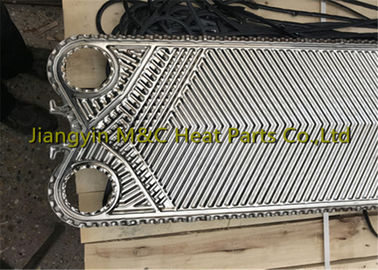

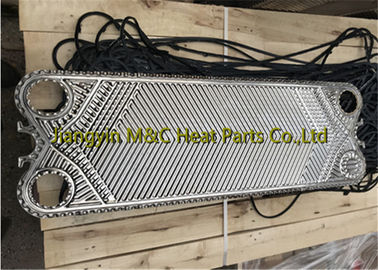

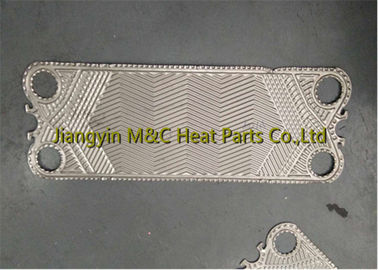

يتكون المبادل الحراري للوحة من مجموعة من الصفائح المعدنية المموجة ، لوحة ذات أربعة فتحات زاوية ، سائلين من خلال نقل الحرارة.يتم تثبيت اللوح المعدني على جانب واحد به صفيحة ثابتة وأنشطة في إطار لوحة الضغط ، ومثبت براغي التثبيت.يتم تثبيته على لوحة حشية الختم ، وقناة سائل الختم ، بالتناوب وتوجيه تدفق السوائل إلى قنواتها ، وتشكيل التبادل الحراري.يحدد تدفق السوائل والخصائص الفيزيائية وانخفاض الضغط وفرق درجة الحرارة عدد الصفائح والحجم.
للأطباق:
* تغطي طاقتنا الإنتاجية أكثر من 300 لوحة من المواصفات والحجم ، ووظيفة اللوحات تساوي العلامة التجارية الشهيرة Sondex وغيرها التي تصنعها PHE.
* قطر منفذ اللوحة 29 مم إلى قطر المنفذ 328 مم ، عرض اللوحة من 125 مم إلى 995 مم ، الارتفاع من 429 مم إلى 2245 مم ، السماكة من 0.5-1.0 مم.
| مادة لوحة | سوائل قابلة للتطبيق |
| الفولاذ المقاوم للصدأ (SU304.316 إلخ) | المياه النظيفة ومياه الأنهار وزيت الطعام والزيوت المعدنية |
| الفولاذ المقاوم للصدأ و Ti-Pd | مياه البحر والمياه المالحة والمركبات المالحة |
| 20 كر ، 18Ni ، SMO | حمض الكبريتيك المخفف ، محلول مائي من مادة ملحية ، محلول غير عضوي |
| نيكل | ارتفاع في درجة الحرارة وتركيز عالٍ من الصودا الكاوية |
| هاستيلوي | حامض الكبريتيك المركز ، حمض الهيدروكلوريك ، حامض الفوسفوريك |

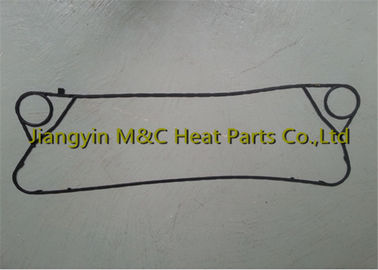

طوقا :
نحن ننتج ونورد أنواعًا كثيرة من حشية المبادل الحراري للوحة ، حاصلة على شهادة ISO9001.
| المواد طوقا | درجة حرارة قابلة للتطبيق | سوائل قابلة للتطبيق |
| NBR | -15 ~ + 135 | مياه البحر والزيوت المعدنية والمياه المالحة |
| EPDM | -25 ~ + 180 | ماء ساخن ، بخار ، حمض ، قلوي |
| F26 | -55 ~ + 230 | الأحماض والقلويات والسوائل |
| بروتوكول نقل الملفات | 0 ~ + 160 | حمض مركز ، قلوي ، زيت درجة حرارة عالية ، بخار |
| نوع المطاط | فلوروبر | EPDM | NBR |
| قوة الشد MPa | ≥13 | ≥16 | ≥17 |
| استطالة | ≥120 | ≥170 | ≥200 |
| شور صلابة | 80 ± 5 | 80 ± 5 | 75 ± 3 |
| قوة المسيل للدموع KN / M | ≤30 | ≤30 | ≤30 |
| تشوه ضاغط | 24 ساعة × 23≤2.5 | 24 ساعة × 23≤5 | 24 ساعة × 23≤2.5 |
| 24 ساعة × 180≤15 | 24 ساعة × 150≤15 | 24 ساعة × 125-15 | |
| مقاومة الأوزون | ممتاز | ممتاز |
حسن
|
